回复:
变截面是指杆件或面具有可变的静弯矩和翘曲静弯矩。 截面类型必须一致,例如杆件两端为工字形。

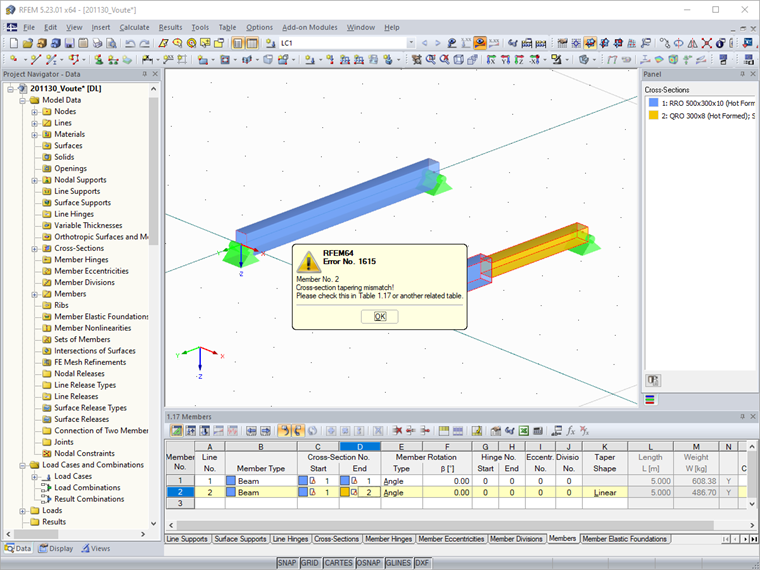

在您的模型中,有一个截面为 PRO 和 QRO 的杆件。
常见问题和解答 (FAQ)

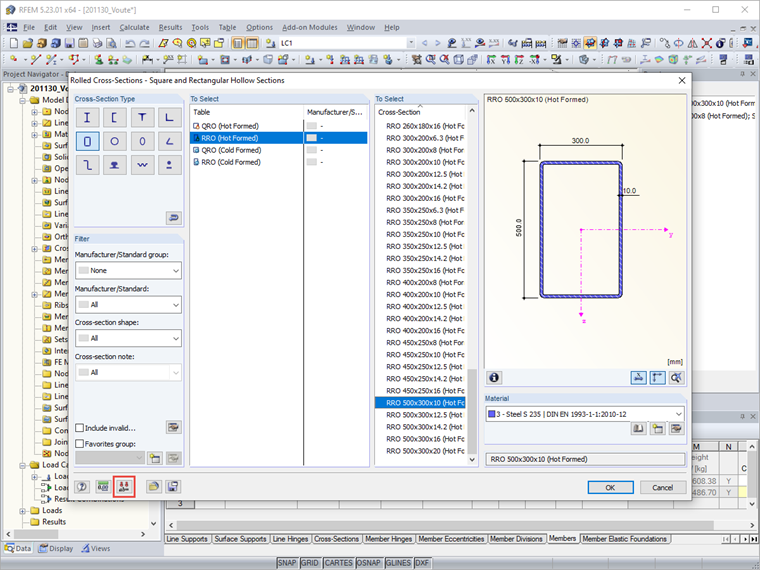

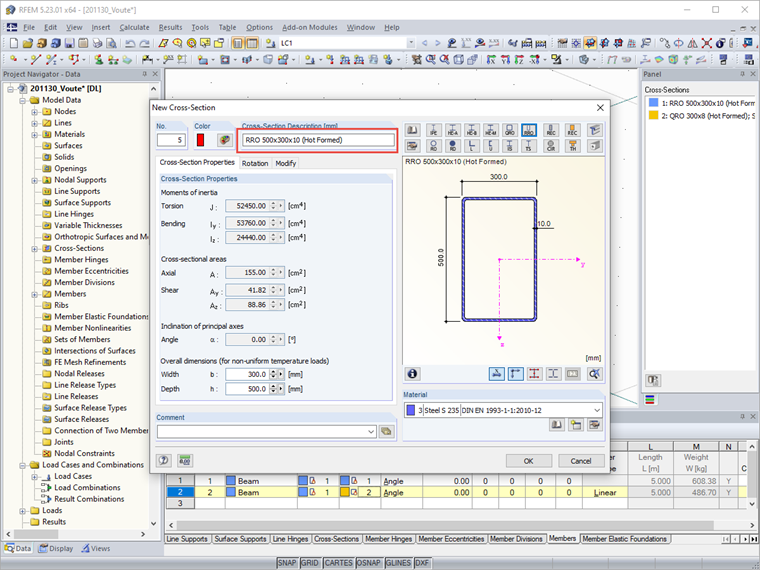

要在此处创建变截面杆件,应在杆件始端和末端使用参数化截面:

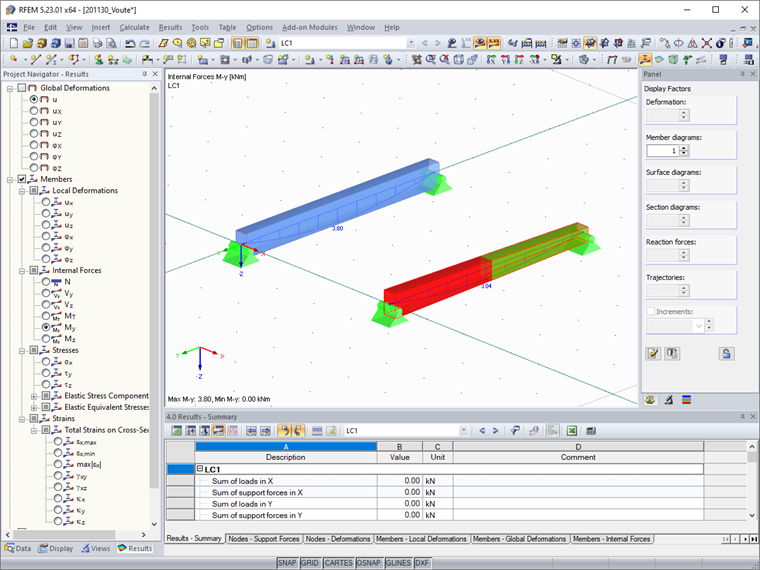

这允许您计算变截面杆件。
