Eine Voute beschreibt einen Stab oder eine Fläche mit veränderlichem Querschnittsverlauf. Der Querschnittstyp muss konsistent sein, beispielsweise I-förmige Querschnitte an beiden Stabenden.

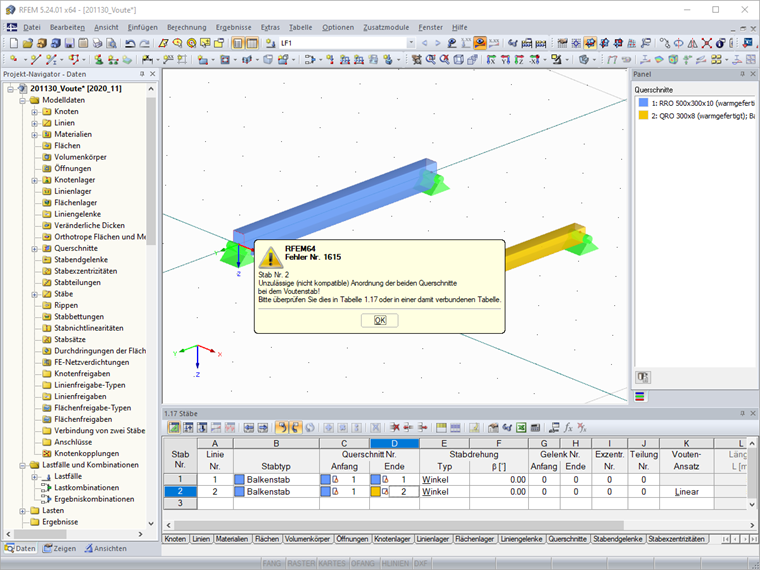

In Ihrem Modell gibt es einen Stab mit PRO-Querschnitt und QRO-Querschnitt.

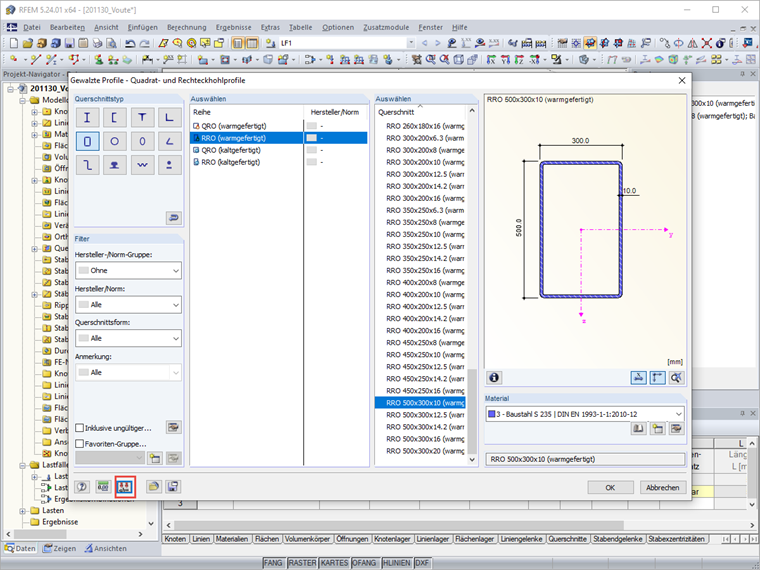

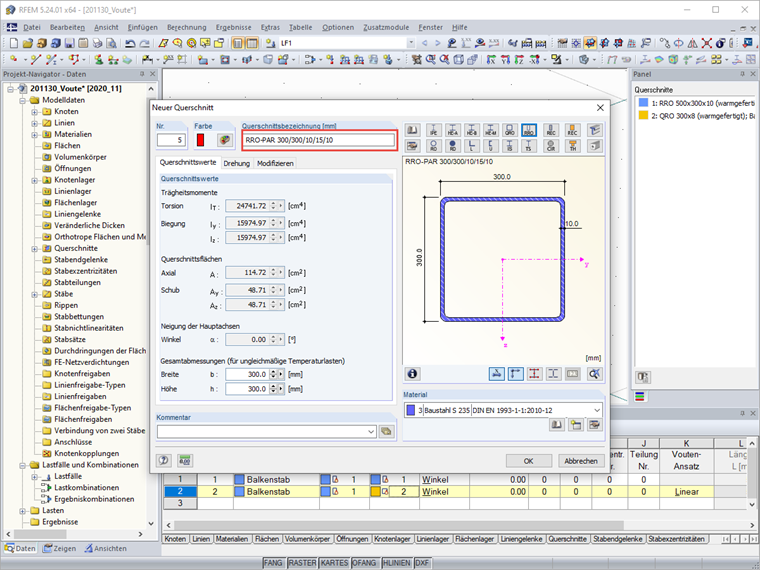

Um hier einen Voutenstab zu erzeugen, sollten Sie einen parametrischen Querschnitt für Stabanfang und Stabende verwenden:

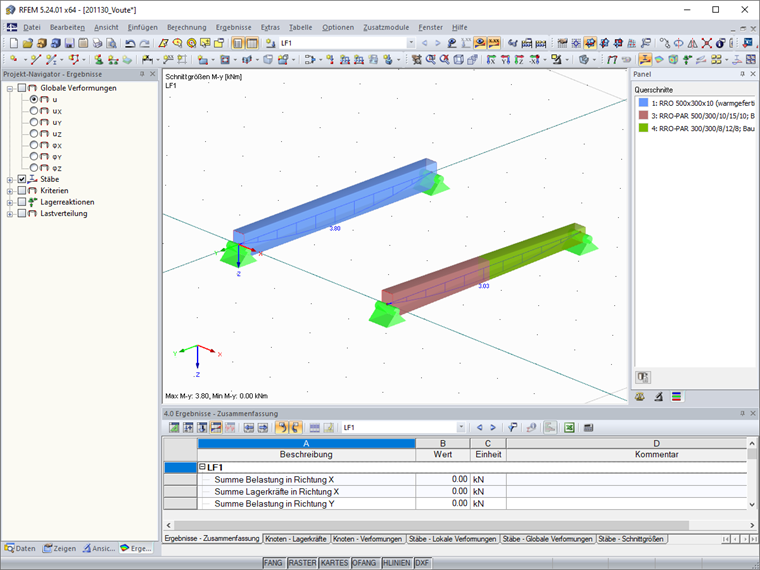

Damit können Sie den Voutenstab berechnen.
