Una cartela es una barra o una superficie con momentos estáticos variables y momentos estáticos de alabeo de una sección. El tipo de sección debe ser consistente, por ejemplo, secciones en forma de I en ambos extremos de la barra.

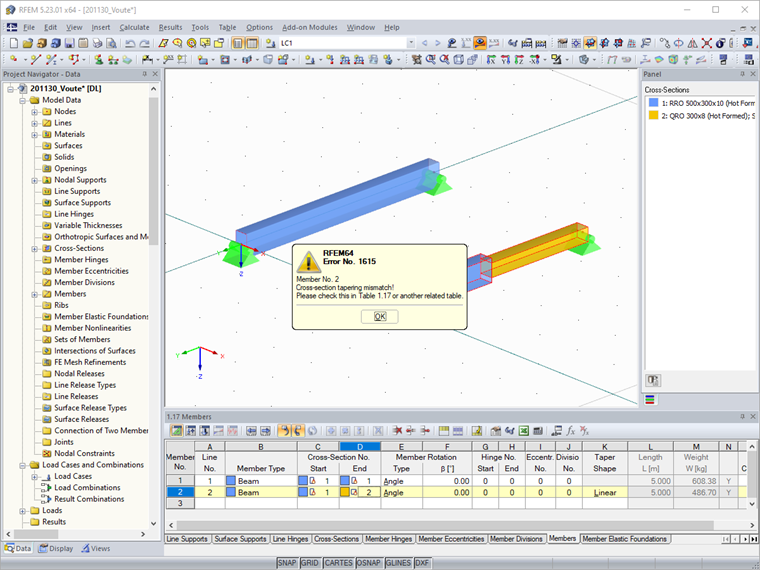

En su modelo, hay una barra con una sección PRO y una sección QRO.

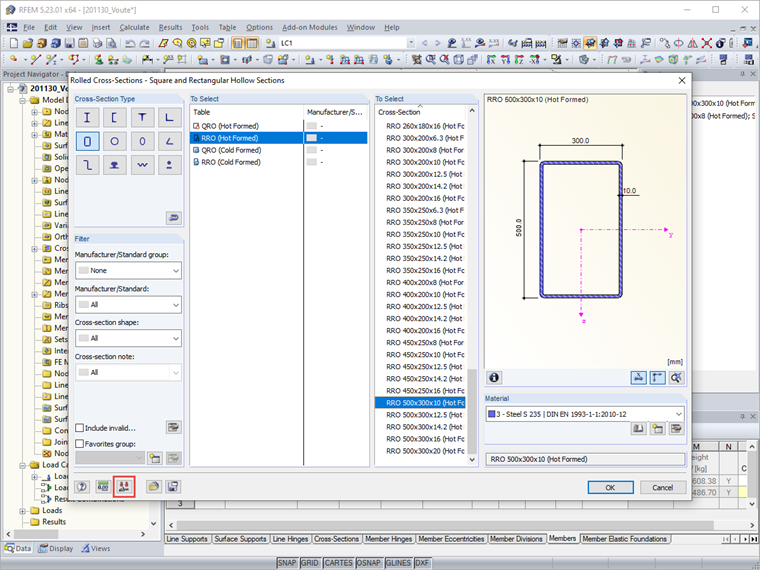

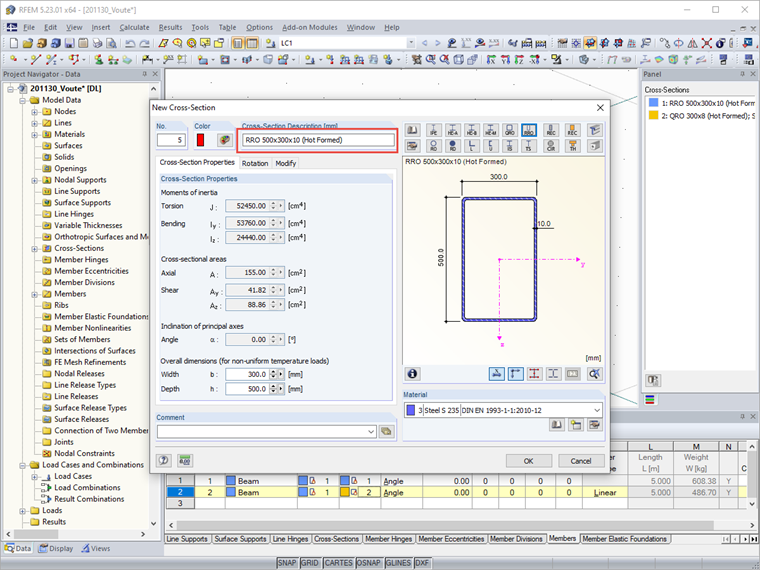

Para crear una barra cónica aquí, debe usar una sección paramétrica para el inicio y final de la barra:

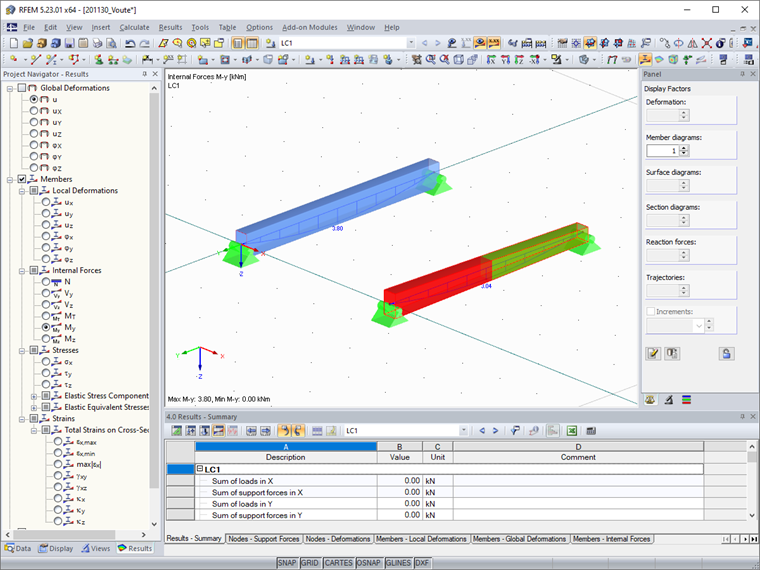

Esto le permite calcular la barra cónica.
