Ответ:

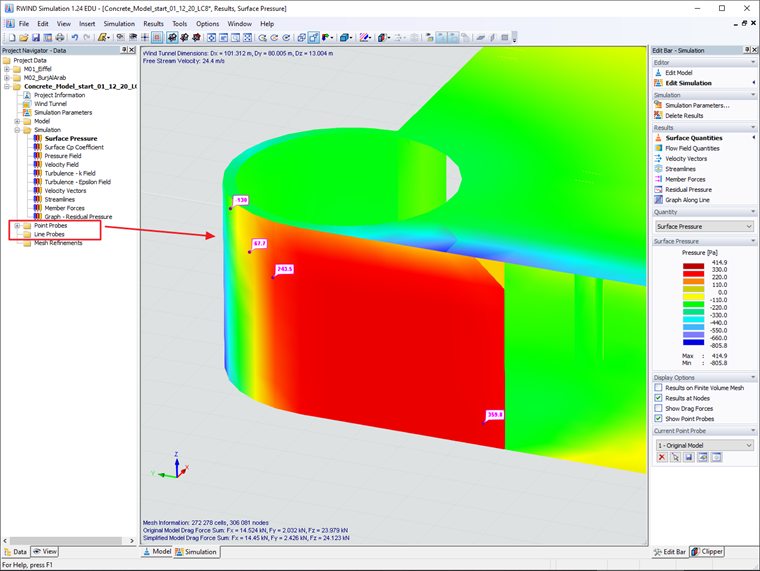

Вы наверно имеете в виду линейные и точечные образцы, которые можно найти в навигаторе «Данные» → запись «Моделирование» → «Точечные образцы« / «Линейные образцы». Если данная запись в навигаторе не отображается, то у вас скорее всего имеется старая, неактуализированная версия программы, потому что результаты данных образцов доступны в программе RWIND Simulation только с версии 1.24.
Вопрос
На сайте dlubal.com я видел возможность отображения результатов вдоль линии и возможность ручного ввода точек. Где в программе находятся эти возможности отображения результатов?
