Odpověď:

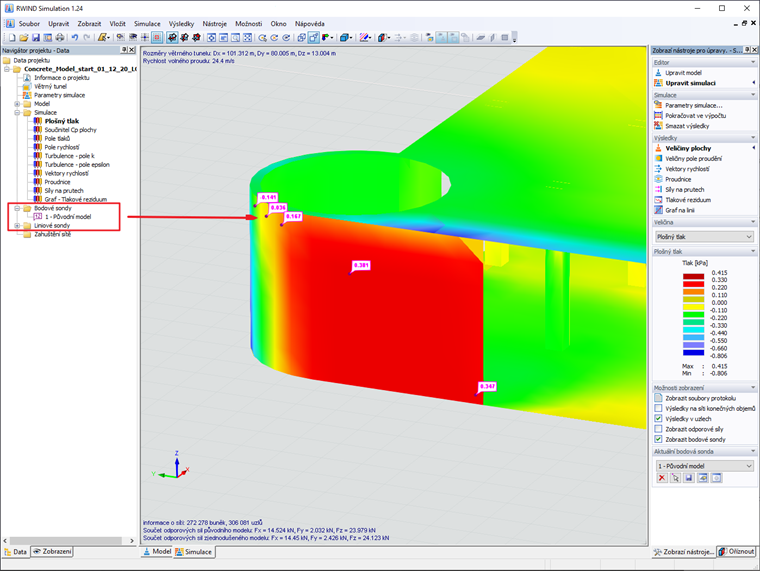

Pravděpodobně máte na mysli Liniové a bodové sondy, které můžete nalézt v Navigátoru Data → Simulace → Bodové sondy, Liniové sondy. Pokud je tam nenaleznete máte pravděpodobně nainstalovanou starší verzi. Výsledky sond jsou dostupné od verze RWIND Simulation 1.24.
Dotaz
Na webu dlubal.com jsem našel možnost zobrazení výsledků podél linie, nebo možnosti zadání bodů ručně. Kde mohu toto zobrazení výsledků najít?
