Respuesta:

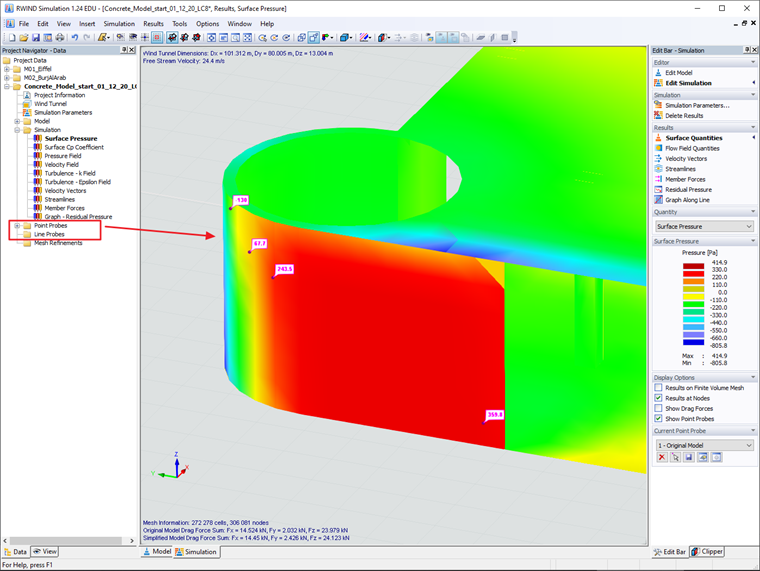

Probablemente se refiera a sondeos de líneas y puntos, que puede encontrar en el navegador de datos → Simulación → Sondeos de puntos, sondeos de líneas. Si no puede encontrarlos allí, probablemente tenga instalada una versión anterior. Los resultados de la sonda están disponibles a partir de la versión 1.24 de RWIND Simulation.
Pregunta
En el sitio web dlubal.com, encontré la opción para mostrar los resultados a lo largo de una línea o la opción para introducir los puntos manualmente. ¿Dónde puedo encontrar esta vista de resultados?
