Risposta:

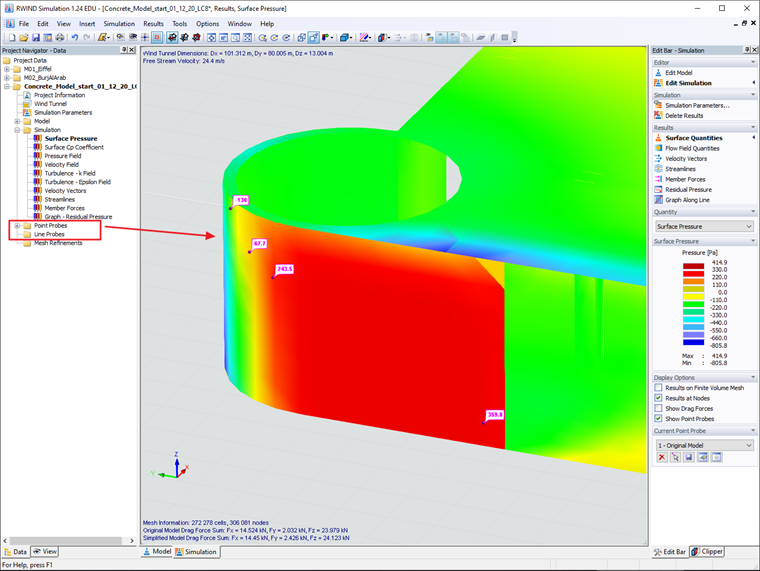

Probabilmente intendi Sonde lineari e puntuali, che puoi trovare nel navigatore Dati → Simulazione → Sonde puntuali, Sonde lineari. Se non riesci a trovarli lì, probabilmente hai una versione precedente installata. I risultati della sonda sono disponibili a partire dalla versione 1.24 di RWIND Simulation.
Domanda
Sul sito web dlubal.com, ho trovato l'opzione per visualizzare i risultati lungo una linea o l'opzione per inserire i punti manualmente. Dove posso trovare questa visualizzazione dei risultati?
