Resposta:

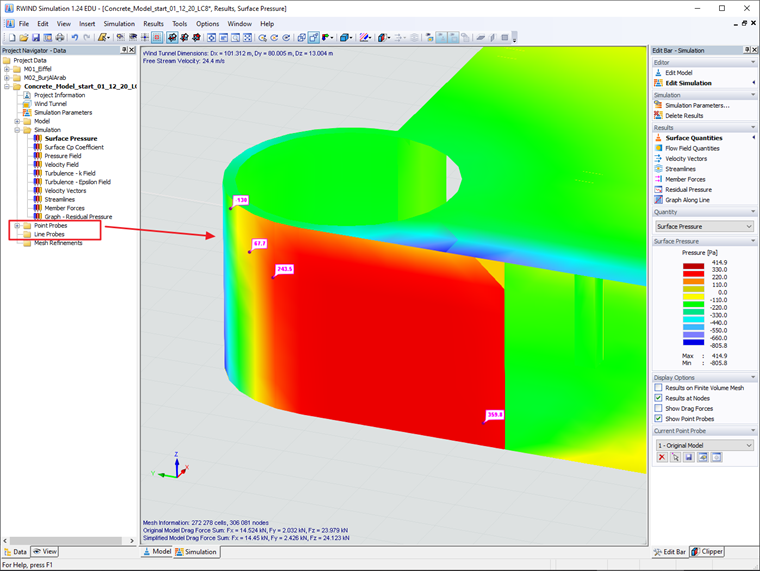

Provavelmente, está a referir-se às amostras de linha e de ponto que pode encontrar no Navegador de projetos – dados → Simulação → Amostras de ponto, Amostras de linha. Se não os encontrar aí, provavelmente tem uma versão mais antiga instalada. Os resultados da amostra estão disponíveis a partir da versão 1.24 do RWIND Simulation.
Pergunta
No site da dlubal.com, encontrei a opção de apresentar os resultados ao longo de uma linha ou a opção de introduzir os pontos manualmente. Onde posso encontrar esta visualização de resultados?
