Вопрос

Каким образом в программе PLATE -BUCKLING определяется поворотная жесткость усиливающего элемента?

Ответ:

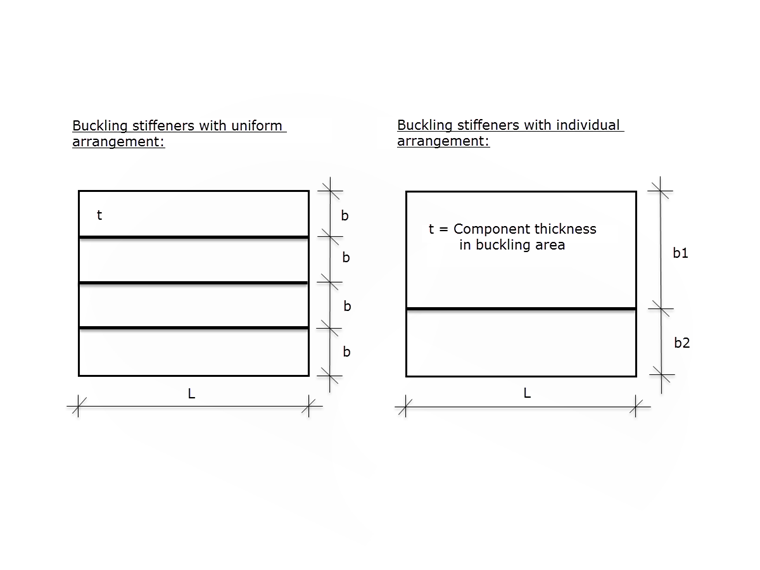

В программе PLATE -BUCKLING определяется поворотная жесткость у элемента жесткости на основе эскиза и формул, показанных на рисунке в ECCS Design of Plated Structures, Fig. 2.77.

c_{θ} = \frac{E \cdot t^{3}}{3 \cdot b}

cθ	Жесткость при изгибе
E	модуль упругости
t	Толщина компонента в панели потери устойчивости
B	Расстояние до следующего элемента жесткости

Поворотная жесткость элемента жесткости с одинаковыми расстояниями до следующего элемента жесткости

c_{θ} = \frac{E \cdot t^{3} \cdot (b_{1} + b_{2})}{4 \cdot b_{1} \cdot b_{2}}

Cθ	Жесткость при изгибе
E	модуль упругости
t	Толщина компонента в панели потери устойчивости
b₁	Расстояние до ближайшего элемента жесткости с одной стороны
b₂	Расстояние до ближайшего элемента жесткости на другую сторону

Поворотная жесткость элемента жесткости с различным расстоянием до следующего элемента жесткости

FAQ

[EN] FAQ 004949 | Каким образом в программе PLATE -BUCKLING определяется поворотная жесткость усиливающего элемента?

Skizze von Beulfeldern gemäß ECCS Design of Plated Structures, Fig 2.77
