Determinação da rigidez rotacional de um reforço de encurvadura no PLACA ENCURVADA

Como é determinada a rigidez rotacional de um enrijecimento de encurvadura no FE-BEUL?

Resposta:

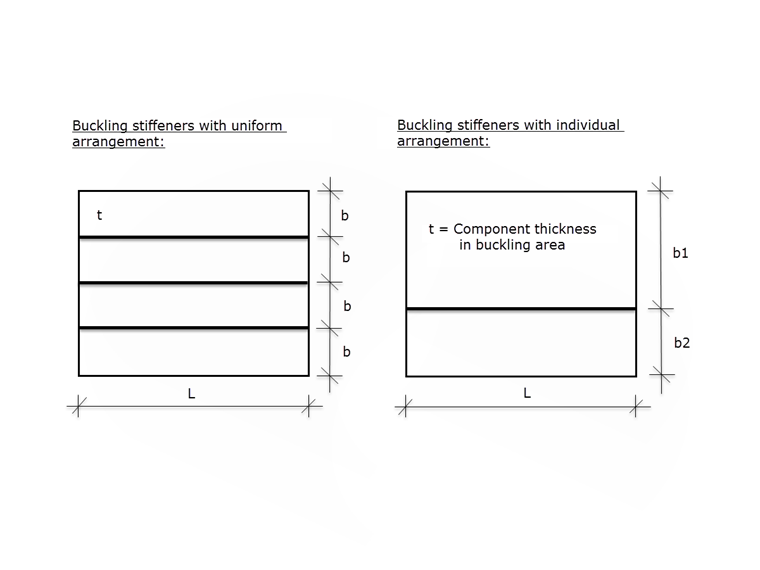

A rigidez rotacional de um enrijecedor de encurvadura é determinada no FE-BEUL com base no esboço mostrado na imagem, incluindo fórmulas de acordo com ECCS Design of Plated Structures, Fig. 2.77.

c_{θ} = \frac{E \cdot t^{3}}{3 \cdot b}

cθ	Rigidez rotacional do reforço de encurvadura
E	Módulo de elasticidade
t	Espessura do componente no painel de encurvadura
b	Distância ao próximo reforço de encurvadura

Rigidez de rotação do reforço de encurvadura com as mesmas distâncias para o reforço de encurvadura seguinte

c_{θ} = \frac{E \cdot t^{3} \cdot (b_{1} + b_{2})}{4 \cdot b_{1} \cdot b_{2}}

cθ	Rigidez rotacional do reforço de encurvadura
E	Módulo de elasticidade
t	Espessura de componente no painel de encurvadura
b₁	Distância para o reforço de encurvadura seguinte de um lado
b₂	Distância para o reforço de encurvadura seguinte do outro lado

Rigidez à rotação de um reforço de encurvadura com diferentes distâncias para o reforço de encurvadura seguinte
