Określenie sztywności obrotowej usztywnienia przeciwprzewodowego w FE-BEUL

Jak FE-BEUL określa sztywność obrotową usztywnienia lokalnego?

Odpowiedź:

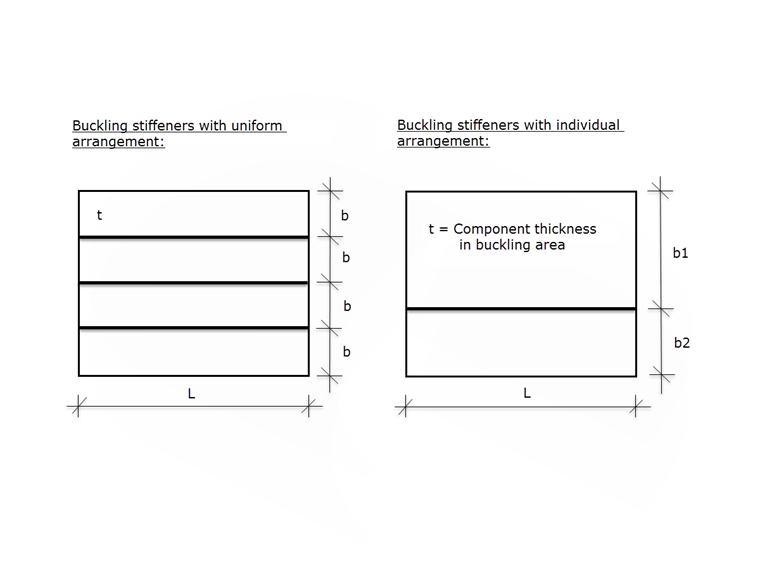

Sztywność obrotowa żebra usztywniającego jest wyznaczana w FE-BEUL na podstawie szkicu przedstawionego na rysunku, łącznie ze wzorami zgodnie z ECCS Design of Plated Structures, rys. 2.77.

c_{θ} = \frac{E \cdot t^{3}}{3 \cdot b}

cθ	Sztywność obrotowa z sztywnością przeciw wyboczeniową
E	Moduł sprężystości
t	Grubość elementu w strefie wyboczenia
b	Odległość do następnego usztywnienia na wyboczenie

Sztywność obrotowa usztywnienia przeciwzwichrzeniowego z takimi samymi odstępami do kolejnego usztywnienia

c_{θ} = \frac{E \cdot t^{3} \cdot (b_{1} + b_{2})}{4 \cdot b_{1} \cdot b_{2}}

cθ	Sztywność skrętna usztywnienia
E	Moduł sprężystości
t	Grubość elementu w panelu wyboczeniowym
b₁	Odstęp do następnej usztywnienia przeciw wyboczeniu po jednej stronie
b₂	Odległość do następnego usztywnienia przystankowego z drugiej strony

Sztywność obrotowa usztywnienia odpowiadającego za wyboczenie z różnymi odległościami od następnego usztywnienia
