Determinación de rigidez rotacional de un refuerzo de pandeo en RF-IMP

Determinación de la rigidez rotacional de un refuerzo contra pandeo en FE-BEUL

Respuesta:

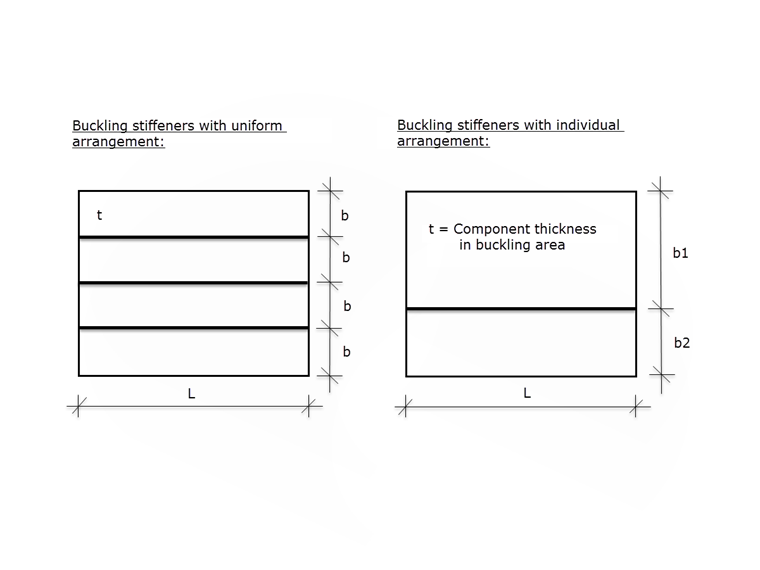

La rigidez rotacional de un refuerzo de pandeo se determina en FE-BEUL sobre la base del esquema mostrado en la imagen, incluidas las fórmulas según el ECCS Design of Plated Structures, Fig. 2.77.

c_{θ} = \frac{E \cdot t^{3}}{3 \cdot b}

cθ	Rigidez rotacional del cojinete de pandeo
E	Módulo de elasticidad
t	Espesor de componente en panel de pandeo
b	Distancia al siguiente rigidizador de pandeo

Rigidez a la rotación de un rigidizador de pandeo con las mismas distancias al siguiente rigidizador

c_{θ} = \frac{E \cdot t^{3} \cdot (b_{1} + b_{2})}{4 \cdot b_{1} \cdot b_{2}}

cθ	Rigidez de rotación del cojinete de pandeo
E	Módulo de elasticidad
t	Grosor de componente en campo de pandeo
b₁	Distancia al siguiente rígida de pandeo en un lado
b₂	Acoplamiento con una rigidez de pandeo diferente

Rigidez frente a rotación de un rigidizador de pandeo con diferentes distancias a otro rigidizador de pandeo

FAQ

[ES] FAQ 004949 | ¿Cómo se determina la rigidez al giro de un rigidizador al pandeo en PLATE-BUCKLING?

Skizze von Beulfeldern gemäß ECCS Design of Plated Structures, Fig 2.77
