Frage

Wie wird in FE-BEUL die Rotationssteifigkeit einer Beulsteife ermittelt?

Antwort:

Die Rotationssteifigkeit einer Beulsteife wird in FE-BEUL auf Grundlage der im Bild dargestellten Skizze einschließlich Formeln gemäß ECCS Design of Plated Structures, Fig. 2.77 ermittelt.

cθ=E·t33·b
cθ Rotationssteifigkeit der Beulsteife
E Elastizitätsmodul
t Bauteildicke im Beulfeld
b Abstand zur nächsten Beulsteife
Rotationssteifigkeit einer Beulsteife mit denselben Abständen zur nächsten Beulsteife

cθ=E·t3·b1+b24·b1·b2
cθ Rotationssteifigkeit der Beulsteife
E Elastizitätsmodul
t Bauteildicke im Beulfeld
b1 Abstand zur nächsten Beulsteife zur einen Seite
b2 Abstand zur nächsten Beulsteife zur anderen Seite
Rotationssteifigkeit einer Beulsteife mit unterschiedlichen Abständen zur nächsten Beulsteife

FAQ|004949
EN-US | Fahne FAQ
[EN] FAQ 004949 | Wie wird in FE-BEUL die Rotationssteifigkeit einer Beulsteife ermittelt?

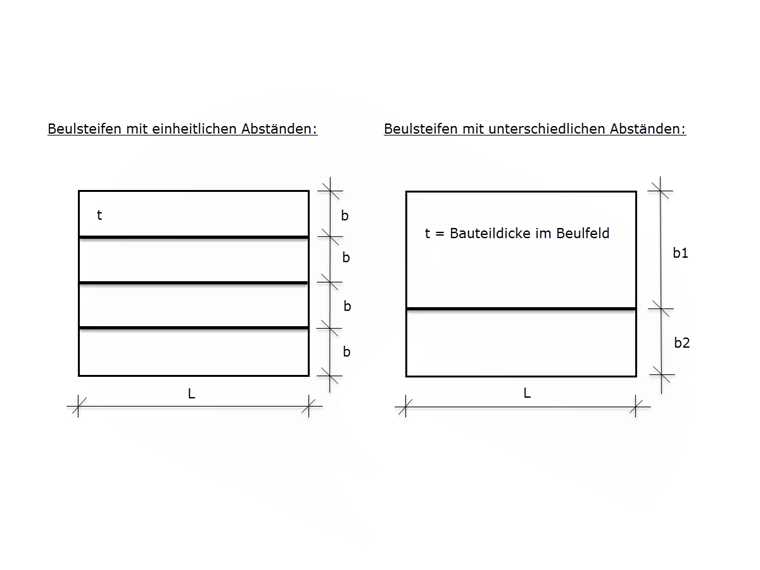

Skizze von Beulfeldern gemäß ECCS Design of Plated Structures, Fig 2.77
Skizze von Beulfeldern gemäß ECCS Design of Plated Structures, Fig 2.77
