Вопрос

Как ввести разницу температур для тавровой балки, заданной как ребро?


Ответ:

В программе RFEM и RSTAB относится тип нагрузки «перепад температур» всегда к высоте сечения. Однако у ребра при определении высоты сечения не учитывается составляющая плиты, необходимая для определения величины нагрузки. Поэтому ребро требует отдельное определение нагрузок для стержня и поверхности.

Пример

Предположение:

  • Счение ребра → прямоугольник 200/200
  • Толщина поверхности → 200 мм
  • Разница температур между верхней и нижней частью элемента = 200 К.

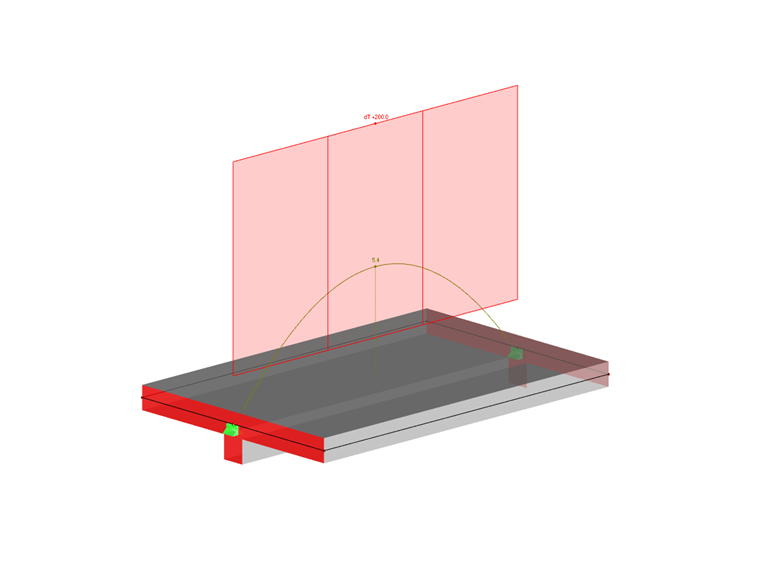

Результат деформаций при моделировании элемента в виде тавровой балки (сечение)

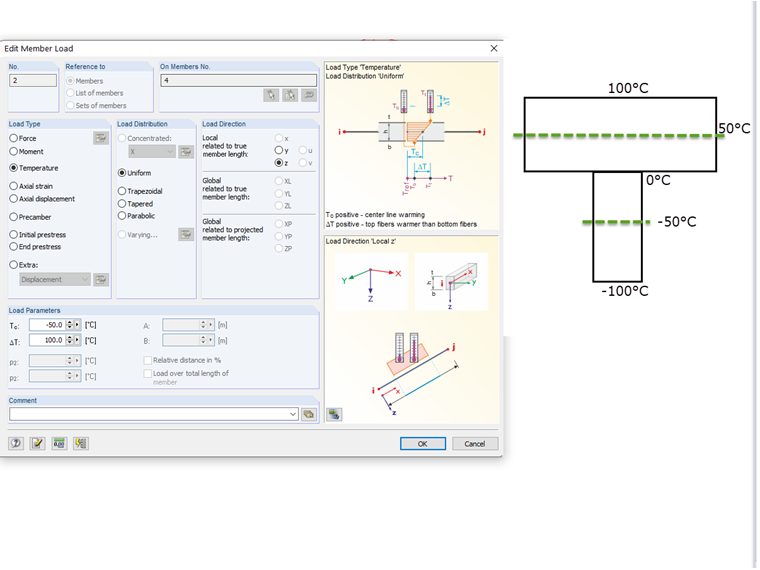

Нагрузку для модели с наличием поверхностей и ребра можно теоретически сложить следующим образом:

По данной схеме затем определяется и температурная нагрузка на поверхность.

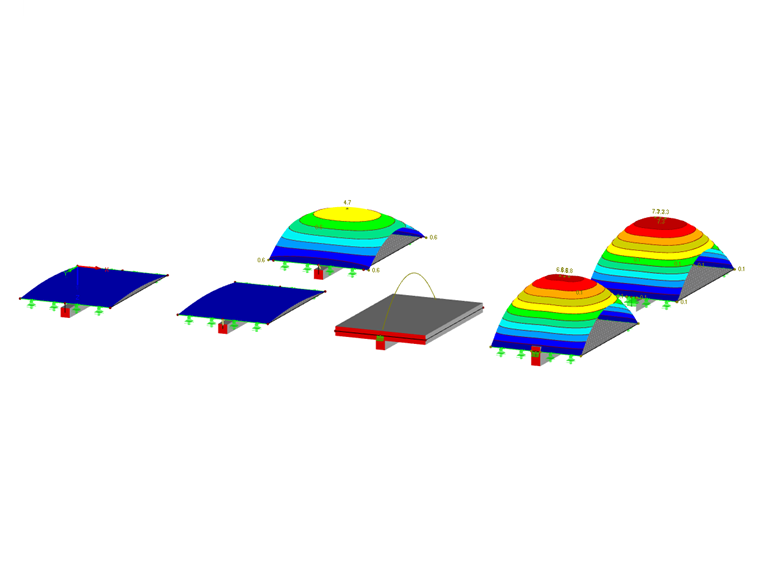

В прилагаемом файле модели есть еще два варианта моделирования, в которых было распределение температуры для элемента плиты рассчитано более реалистичным образом. Однако деформации в этих двух вариантах модели чуть больше, чем в других моделях.
