Typ obciążenia „Różnica temperatur” zawsze odnosi się do wysokości przekroju w programie RFEM i RSTAB. W przypadku żebra składowa płytowa nie jest jednak uwzględniana przy określaniu wysokości przekroju, która jest konieczna do określenia wielkości obciążenia. Z tego względu żebro wymaga osobnego zdefiniowania obciążeń dla pręta i powierzchni.
Przykład
Założenia:
- Żebro przekroju → prostokąt 200/200
- Grubość powierzchni → 200 mm

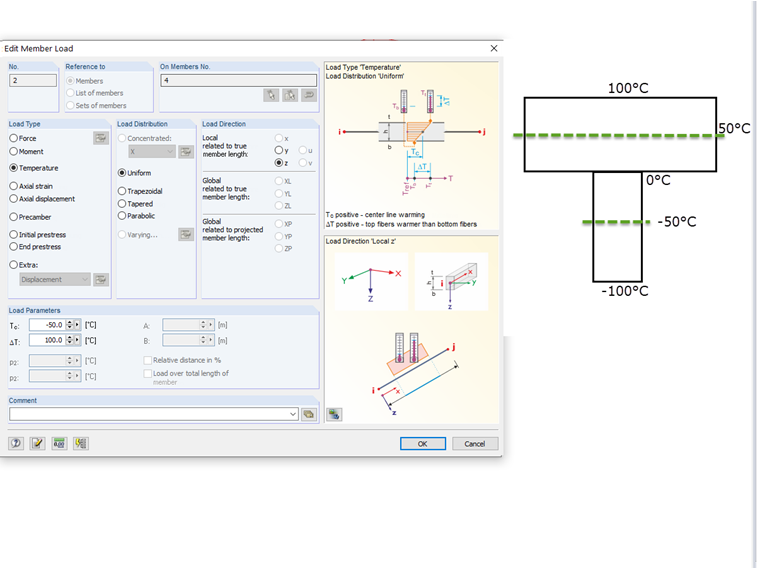

- Różnica temperatur pomiędzy górną i dolną częścią elementu = 200 K.

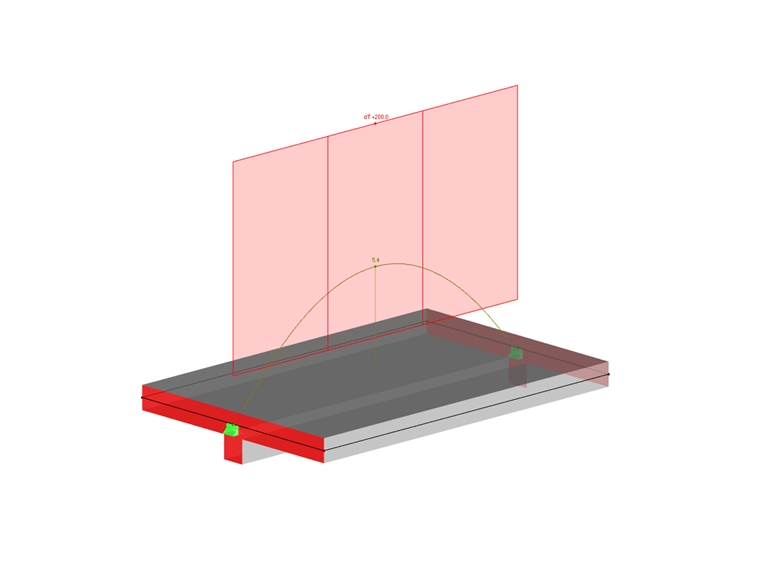

Skutek odkształcenia podczas modelowania elementu jako belki teowej (przekrój)

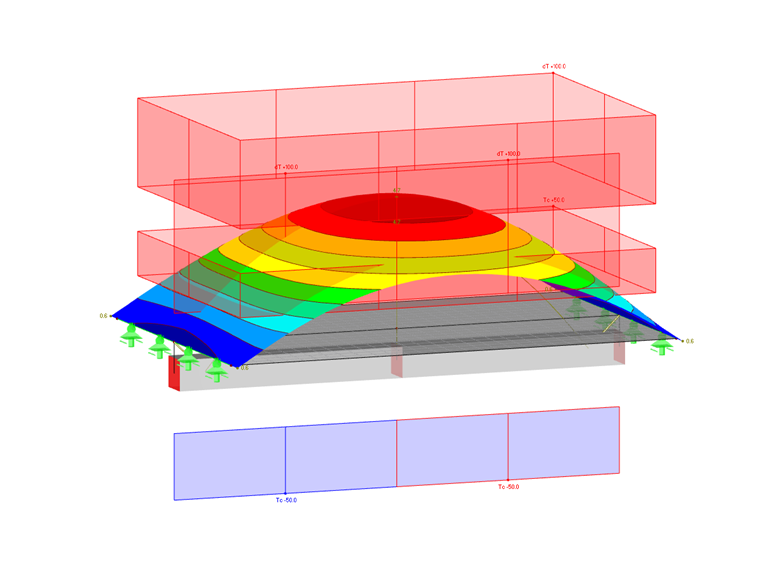

Obciążenie dla modelu wykorzystującego powierzchnie i żebro można składać z następujących wzorów:
Obciążenie temperaturą powierzchni jest również określane zgodnie z tym schematem.

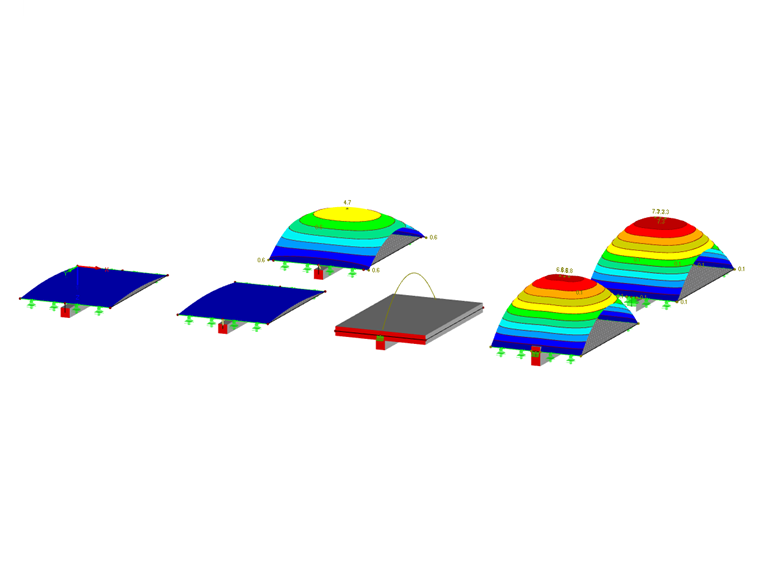

W załączonym pliku modelu istnieją dwa kolejne warianty modelowania, w których rozkład temperatury dla elementu płytowego został zaprojektowany w sposób bardziej realistyczny. Odkształcenia w tych dwóch wariantach modelu są w tym przykładzie nieco większe niż w pozostałych modelach.
