Die Lastart "Temperaturdifferenz" bezieht sich in RSTAB und RFEM immer auf die Querschnittshöhe. Für eine Rippe wird der Plattenanteil für die Bestimmung der Querschnittshöhe, welche für die Bestimmung der Lastgröße erforderlich ist, allerdings nicht berücksichtigt. Für eine Rippe ist es daher notwendig, die Belastung für den Stab und für die Fläche getrennt voneinander zu definieren.
Beispiel
Annahmen:
- Querschnitt Rippe → Rechteck 200/200
- Flächendicke → 200 mm
- Temperaturdifferenz zwischen Bauteiloberseite und Bauteilunterseite = 200 K

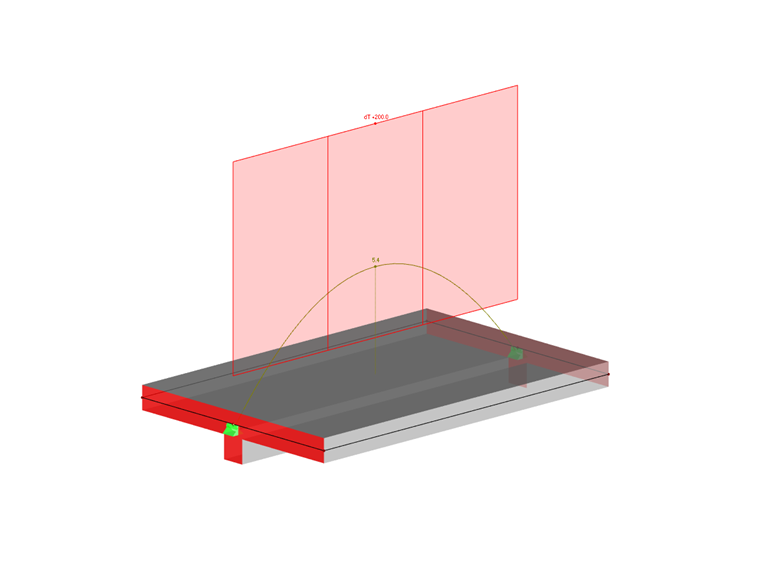

Ergebnis für die Verformung bei der Modellierung des Bauteils als Plattenbalken (Querschnitt)

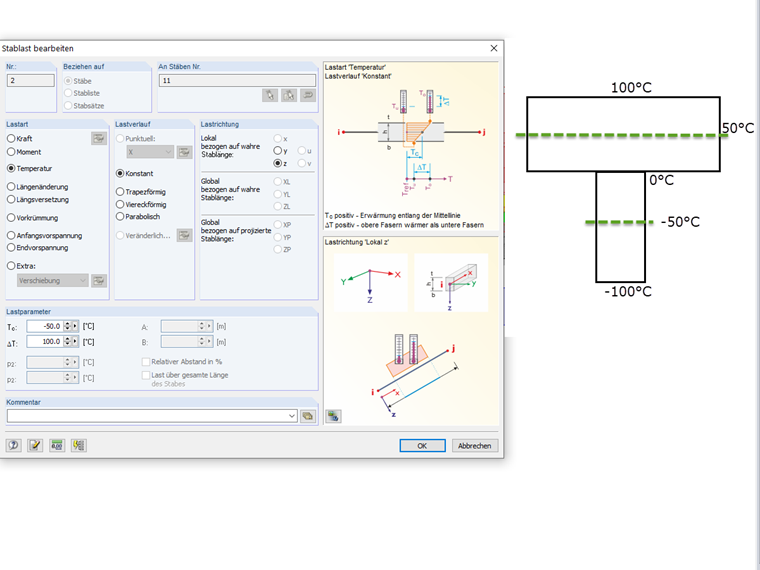

Die Last für das Modell mittels Flächen und Rippe setzt sich gedanklich folgendermaßen zusammen:
Nach genau diesem Schema wird auch die Temperaturlast der Fläche bestimmt.

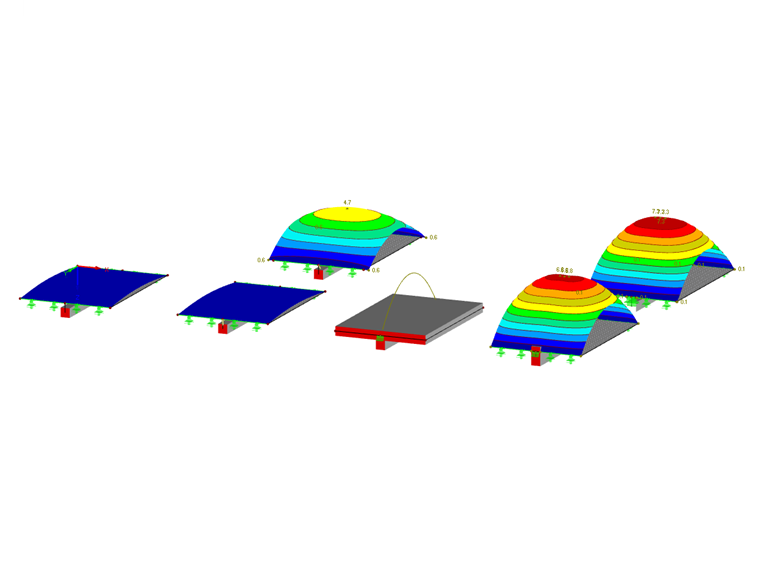

In der anhängenden Modelldatei befinden sich zwei weitere Modellierungsvarianten, in denen der Temperaturverlauf für den Plattenanteil noch etwas realistischer betrachtet wurde. Die Verformungen in diesen beiden Modellvarianten sind für dieses Beispiel noch etwas größer als in den übrigen Modellen.
