Resposta:
O tipo de carga "Diferença de temperatura" refere-se sempre à altura da secção no RSTAB e no RFEM. Contudo, no caso de uma nervura, não é considerado o componente da placa para a determinação da altura da secção que é necessária para a determinação do tamanho da carga. Para uma nervura, é, portanto, necessário definir a carga para a barra e para a superfície separadamente.
Exemplo
Hipóteses:
- Nervura de secção → retângulo 200/200
- Espessura da superfície → 200 mm
- Diferença de temperatura entre a parte superior e inferior do componente = 200 K

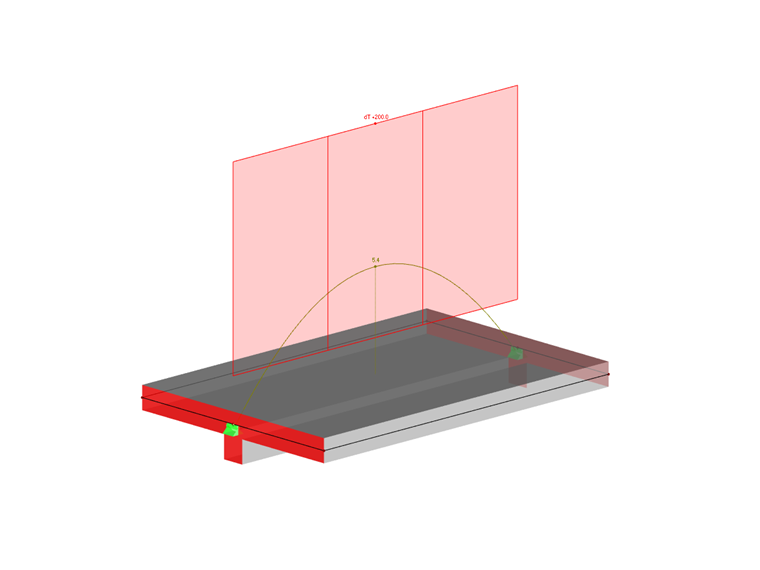

Resultado para a deformação ao modelar o componente como uma viga em T (secção)

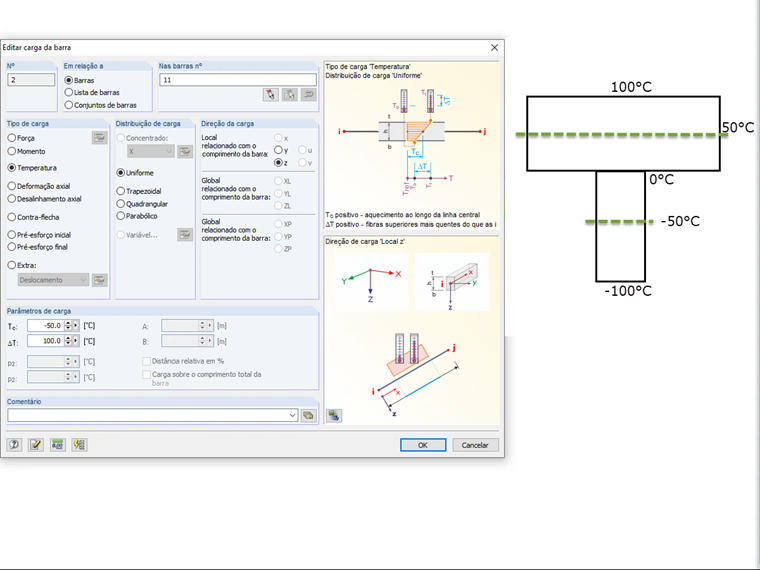

A carga para o modelo por meio de superfícies e nervuras é teoricamente composta da seguinte forma:

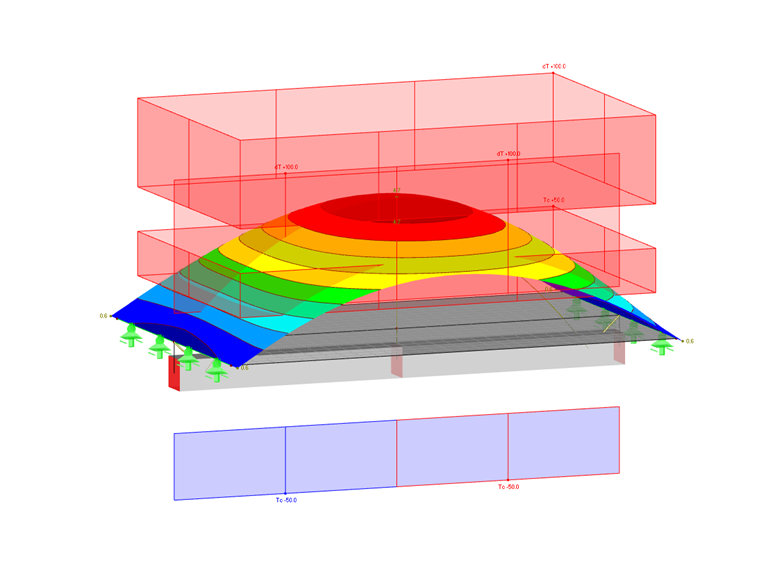

A carga de temperatura da superfície também é determinada segundo este esquema.

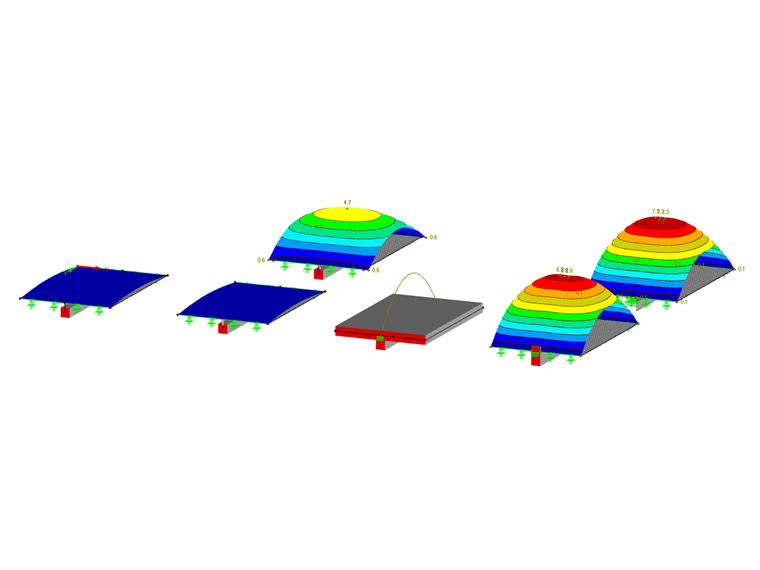

No ficheiro do modelo em anexo, existem duas outras variantes de modelação nas quais a distribuição de temperatura para o componente da placa foi considerada de forma mais realista. As deformações nestas duas variantes do modelo são ligeiramente maiores neste exemplo do que nos outros modelos.
