Réponse:
Le type de charge « Différence de température » se réfère toujours à la hauteur de section dans RSTAB/RFEM. Pour une nervure, la plaque n’est pas prise en compte pour déterminer la hauteur de la section. Or, cette hauteur est nécessaire pour déterminer la taille de la charge. Pour une nervure, il est donc nécessaire de définir le chargement pour la barre et pour la surface séparément.
Exemple
Hypothèse :
- Section de la nervure → rectangulaire, 200/200
- Épaisseur → 200 mm
- Différence de température entre le haut et le bas du composant = 200 K.

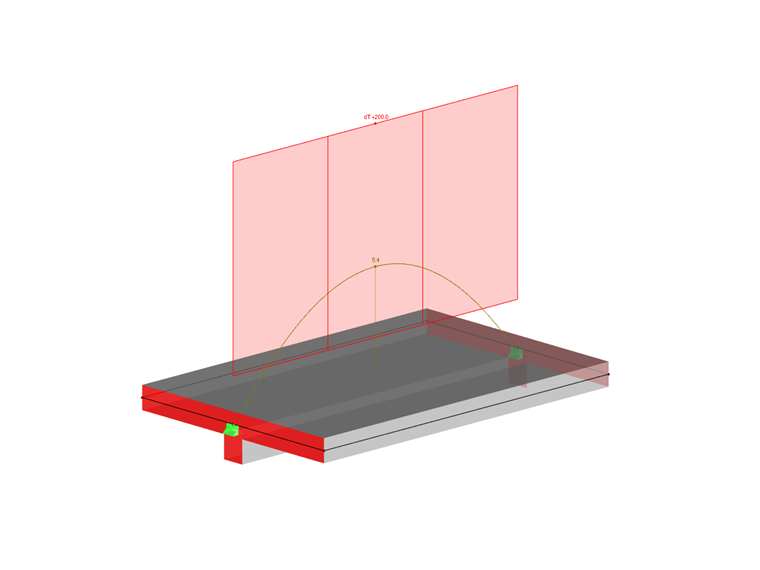

Résultat de la déformation lors de la modélisation du composant sous forme de poutre en T (section)

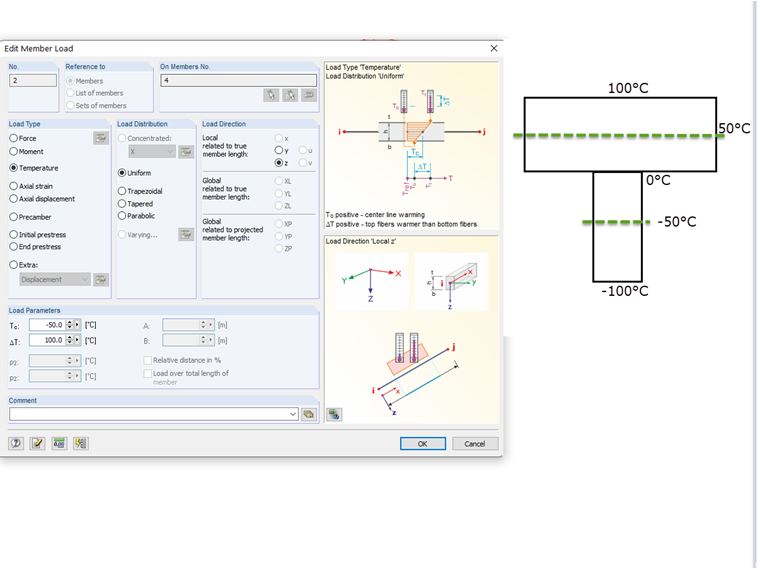

La charge pour le modèle composé de surfaces et de nervures se compose théoriquement comme suit :
La charge thermique de la surface est également déterminée de la même manière.

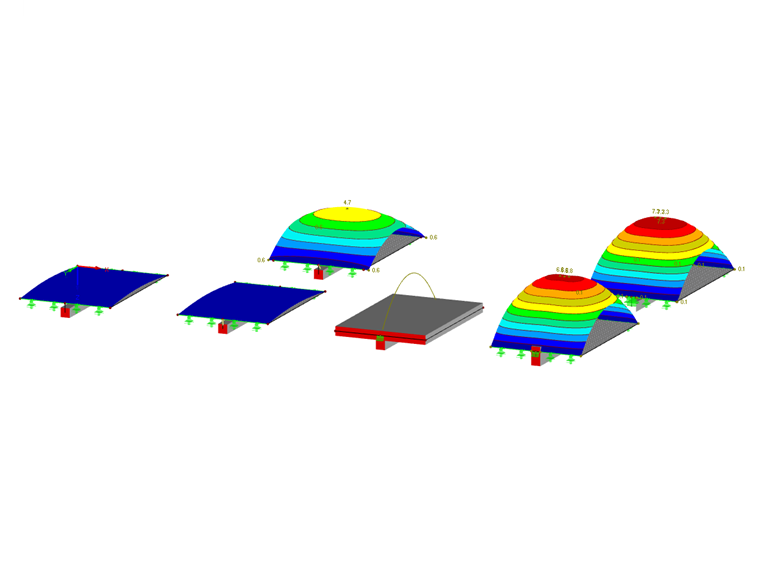

Dans le fichier du modèle ci-dessous, il existe deux autres variantes de modélisation dans lesquelles la distribution de la température de la plaque a été considérée de manière plus réaliste. Les déformations dans ces deux variantes sont légèrement plus importantes pour cet exemple que dans les autres modèles.
