Разница между результатами ручного и компьютерного расчета

Я создал простую модель для проверки ручного расчета, но никак не могу получить ожидаемых результатов Вы не могли бы мне помочь?

Ответ:

Отличие от ожидаемых результатов наверное связано с расчетом собственного веса конструкции, потому что он действует вверх. То есть, он не прибавляется к результирующим реакциям, а наоборот вычитается.

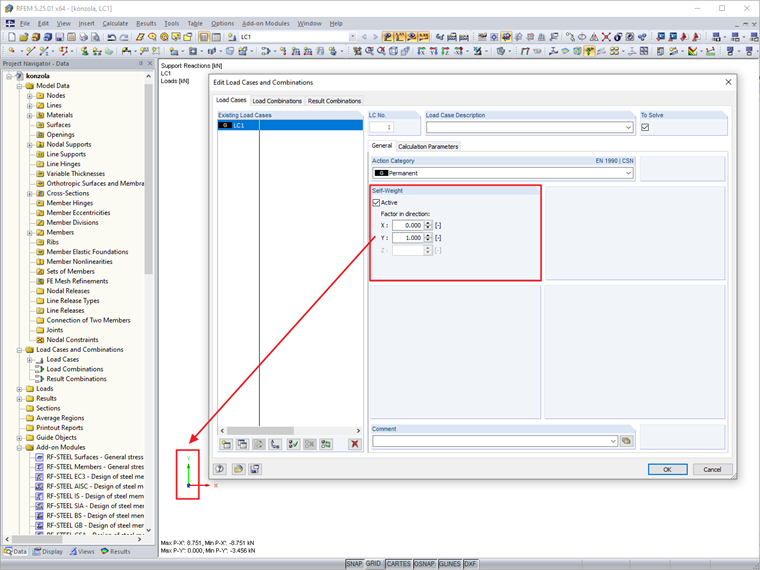

Нагрузка от собственного веса действует так же, как и положительная ось Y. Таким образом, из реакций опоры вычитается собственный вес.
Нагрузка от собственного веса действует так же, как и положительная ось Y. Таким образом, из реакций опоры вычитается собственный вес.

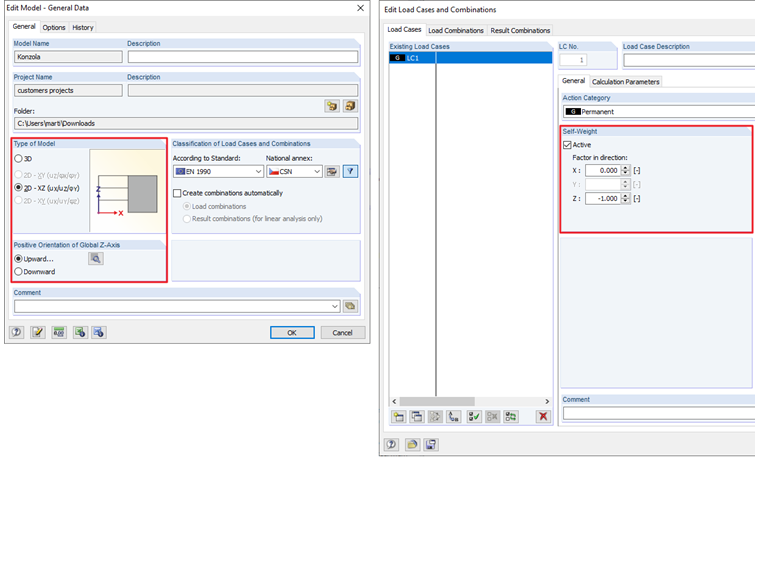

Для 2D модели вертикальной конструкции рекомендуется использовать модель типа 2D-XZ.
Для 2D модели вертикальной конструкции рекомендуется использовать модель типа 2D-XZ. Направление действия собственного веса правильное.
