Risposta:

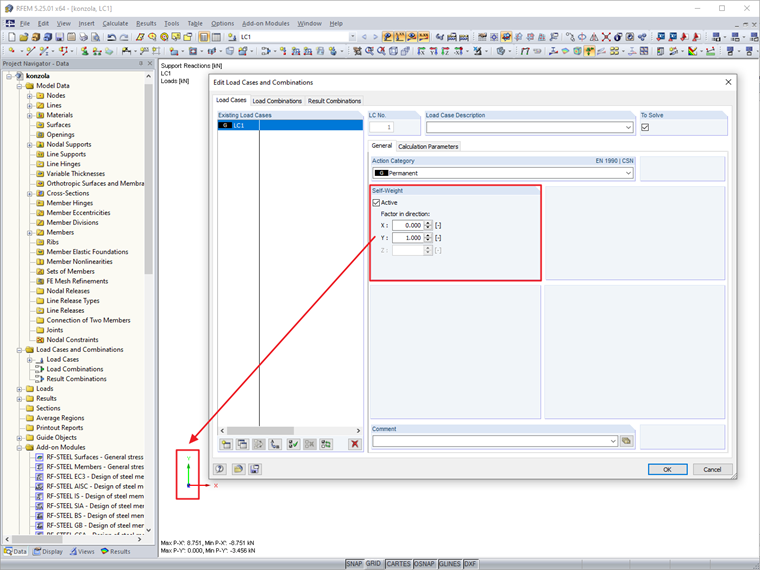

La differenza rispetto ai risultati attesi è dovuta al calcolo del peso proprio della struttura. Tuttavia, il peso proprio agisce verso l'alto, quindi viene sottratto dalle reazioni risultanti invece di essere aggiunto.
Domanda
Ho creato un modello molto semplice per verificare il calcolo manuale. Non riesco a ottenere i risultati previsti. Mi può aiutare per favore?
Autore
Ing. Martinec si occupa del servizio clienti e delle licenze per studenti nell'ufficio ceco.
