Respuesta:

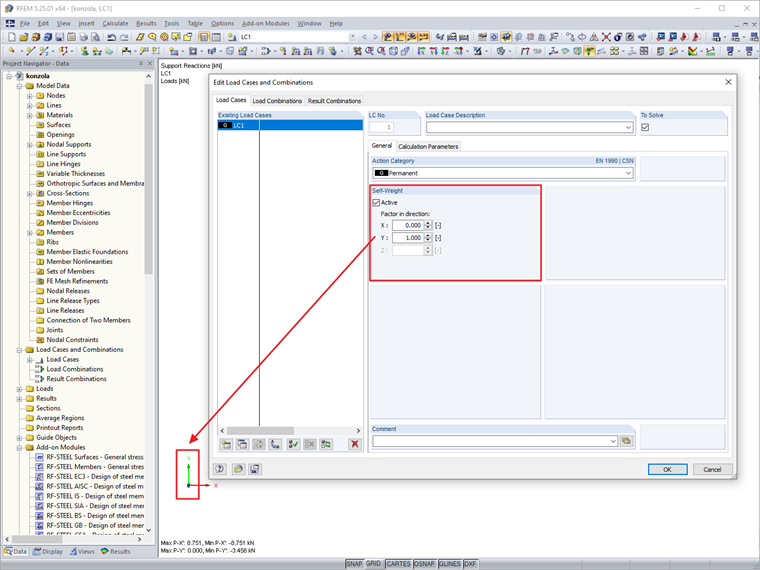

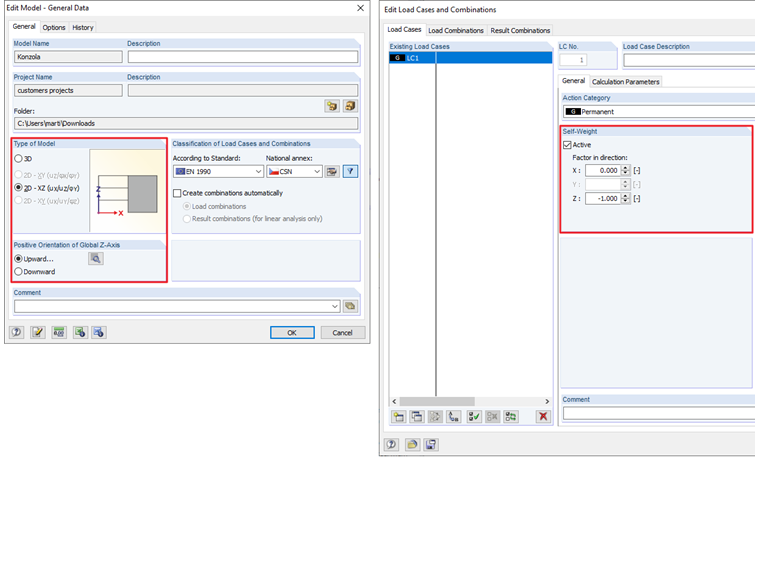

La diferencia en comparación con los resultados esperados se debe al cálculo del peso propio de la estructura. Sin embargo, el peso propio actúa hacia arriba, por lo que se resta de las reacciones resultantes en lugar de sumarse.
Pregunta
He creado un modelo muy simple para comprobar el cálculo manual. No puedo obtener los resultados esperados. ¿Podrías ayudarme por favor?
