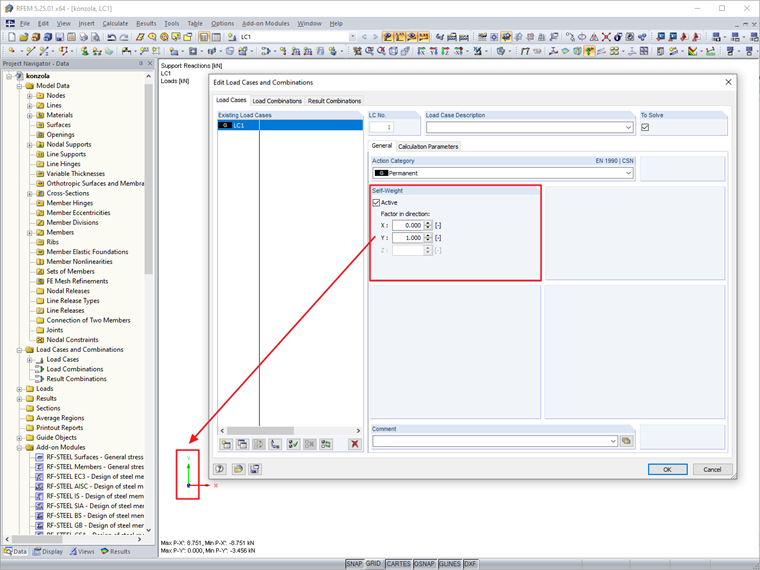

Der Unterschied zu den erwarteten Ergebnissen resultiert aus der Berechnung des Eigengewichts der Struktur. Das Eigengewicht wirkt jedoch nach oben, wird also von den resultierenden Reaktionen abgezogen anstatt addiert.
Frage
Ich habe ein sehr einfaches Modell erstellt, um die manuelle Berechnung zu überprüfen. Ich erhalte nicht die erwarteten Ergebnisse. Könnten Sie mir bitte helfen?
