Odpowiedź:

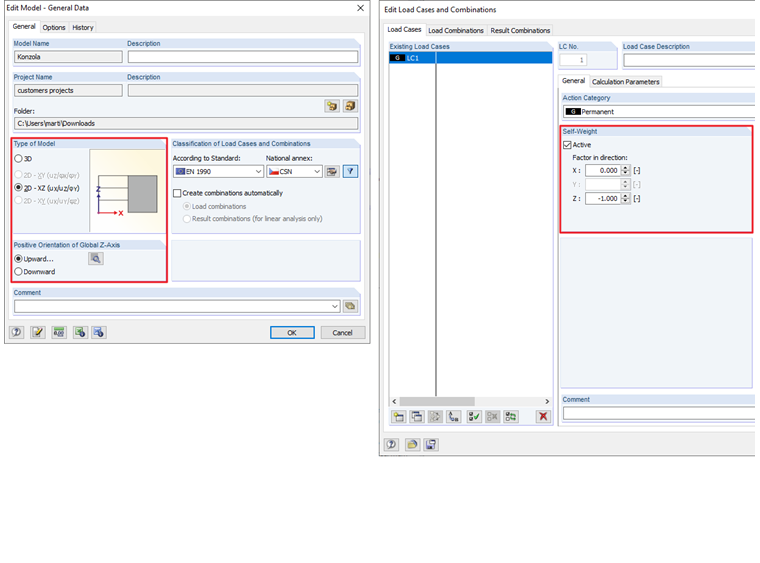

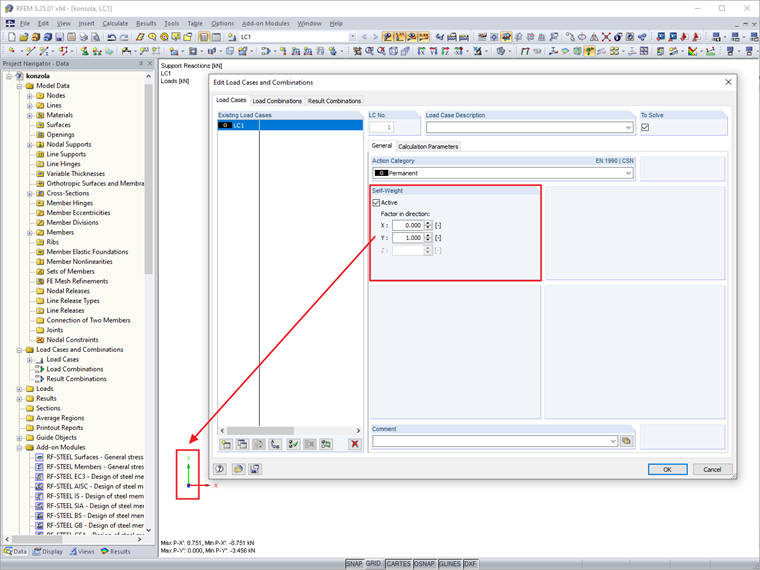

Różnica w stosunku do oczekiwanych wyników wynika z obliczenia ciężaru własnego konstrukcji. Ciężar własny działa jednak w górę, więc zamiast sumowania jest odejmowany od uzyskanych reakcji.
Pytanie
Stworzyłem bardzo prosty model, aby sprawdzić ręczne obliczenia. Nie mogę uzyskać oczekiwanych wyników. Czy mógłbyś mi pomóc?
Autor
inż. Martinec zajmuje się obsługą klienta i licencjami studenckimi w czeskim biurze.
