Ответ:

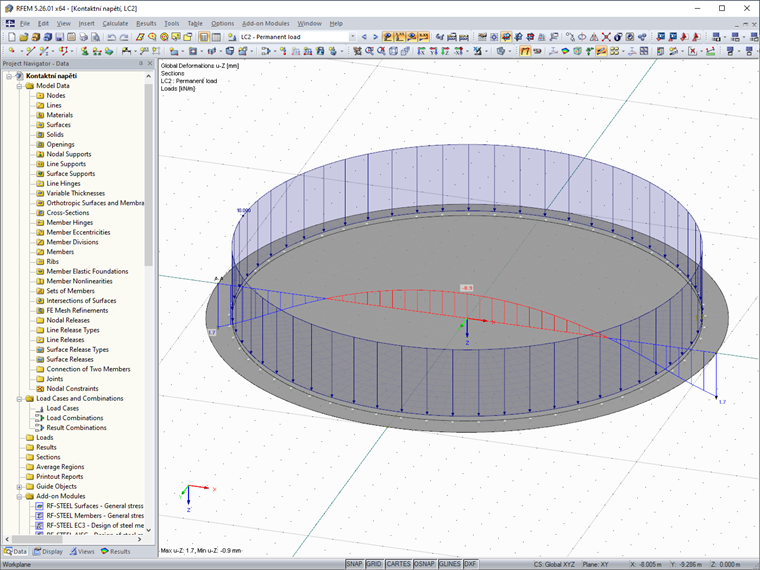

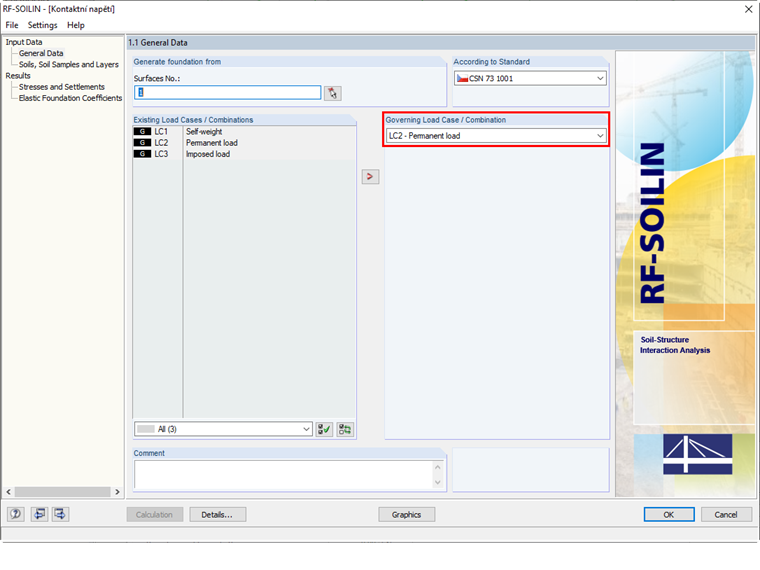

Проблема заключается в настройке основного загружения, которое влияет на определение вертикальных пружин. Вы выбрали LC2, который для этого не подходит. Данный LC содержит нагрузку только по периметру. Таким образом, плита приподнимается посередине. Программа не определяет никаких вертикальных пружин для средней части плиты в воздухе, поэтому поверхность там фактически не поддерживается.
Контактное напряжение в модуле RF-SOILIN
При расчете фундаментной плиты под круглый резервуар контактные напряжения в середине поверхности не отображаются. В чем может быть причина?
