Odpowiedź:

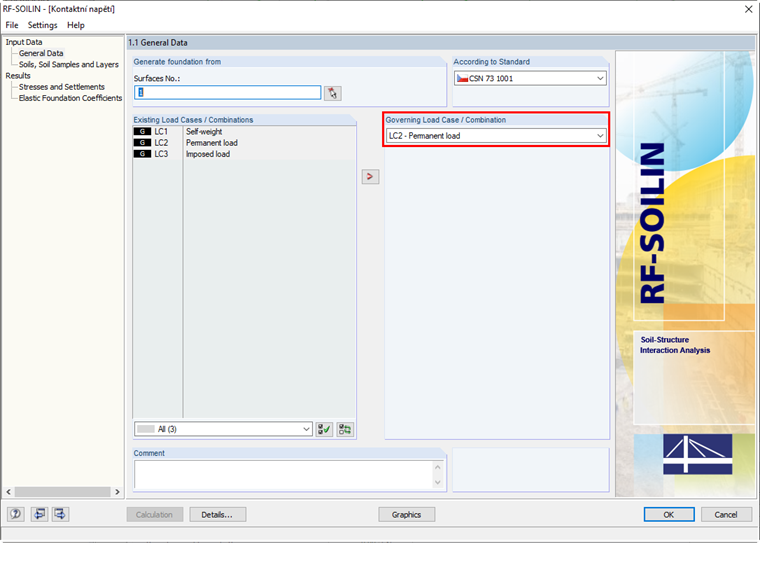

Problemem jest ustawienie decydującego przypadku obciążenia, które wpływa na wyznaczenie sprężystości pionowych. Wybrano PO2, który nie jest do tego odpowiedni. PO zawiera obciążenie tylko na obwodzie. Dlatego płyta jest uniesiona pośrodku. Program nie określa żadnych sprężystości pionowych dla środkowej części płyty w powietrzu, dzięki czemu powierzchnia nie jest tam faktycznie podparta.
Naprężenie kontaktowe w RF-SOILIN

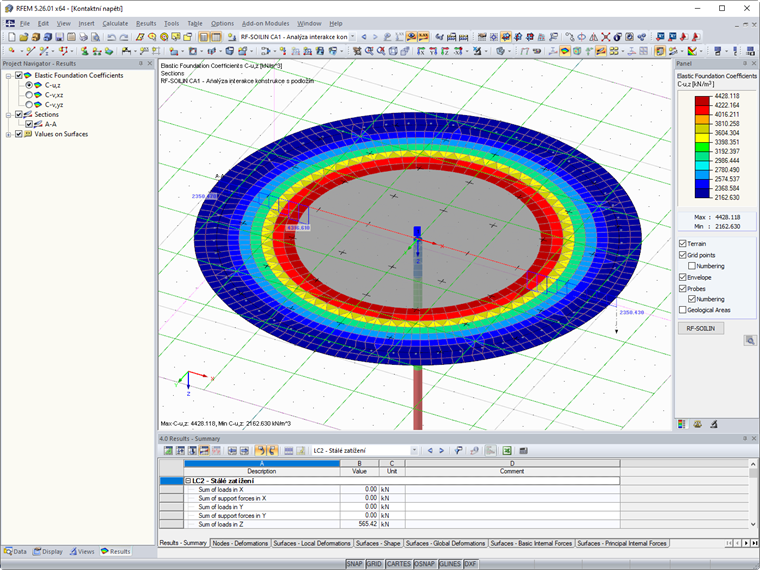

Podczas wymiarowania płyty fundamentowej pod okrągłym zbiornikiem naprężenia kontaktowe w środku powierzchni nie są wyświetlane. Jaki może być tego powód?
