Antwort:

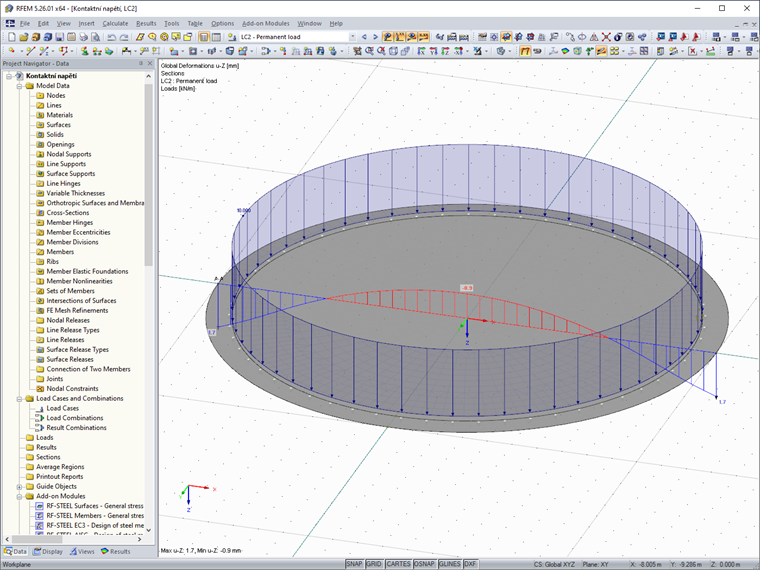

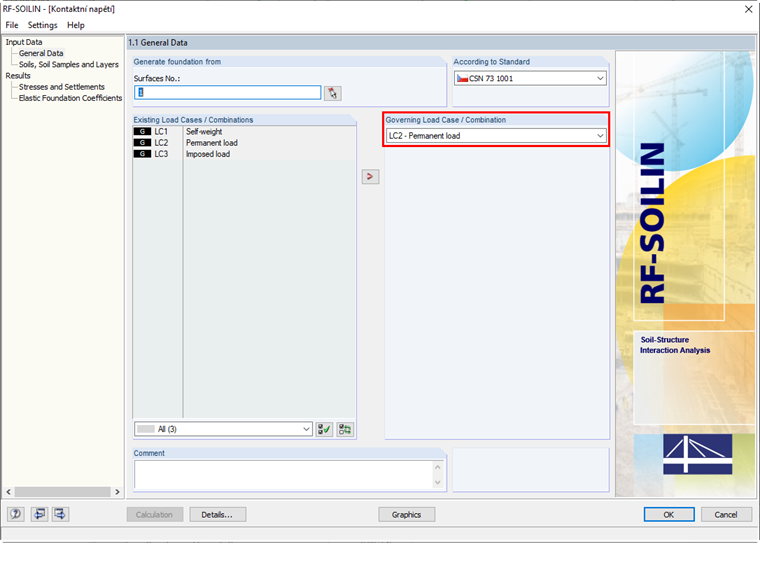

Das Problem liegt in der Einstellung des maßgebenden Lastfalls, der sich auf die Ermittlung der vertikalen Federn auswirkt. Sie haben LF2 ausgewählt, der hierfür nicht geeignet ist. Dieser LF enthält nur die Last entlang des Umfangs. Daher wird die Platte in der Mitte angehoben. Das Programm ermittelt keine vertikalen Federn für den mittleren Teil der Platte in der Luft, so dass die Fläche dort nicht wirklich gelagert ist.
Kontaktspannung in RF-SOILIN

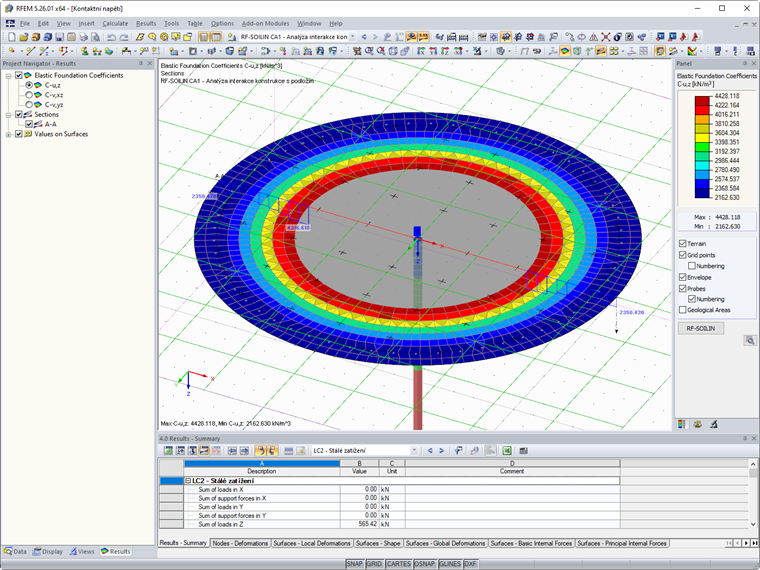

Bei der Bemessung einer Fundamentplatte unter einem Rundbehälter wird die Kontaktspannung in der Flächenmitte nicht angezeigt. Woran könnte das liegen?
