Réponse:

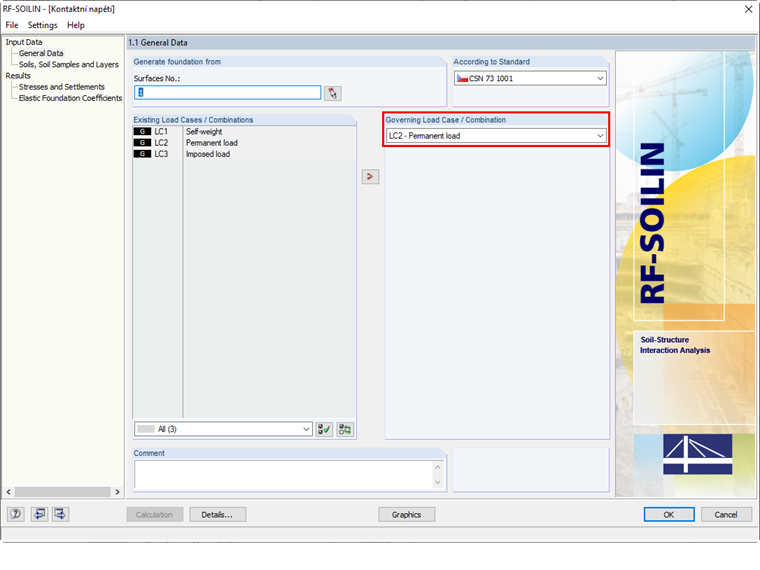

Le problème se pose au niveau du réglage du cas de charge déterminant, à partir duquel la détermination des ressorts verticaux est dérivée. Vous avez sélectionné le CC2, qui n'est pas approprié. Ce cas de charge comporte uniquement la charge le long du périmètre. Par conséquent, le radier est soulevée au centre. Pour la partie centrale de la plaque détachée, le logiciel ne détermine pas de ressorts verticaux, de sorte que la surface ne soit pas véritablement supportée.
Contrainte de contact dans RF-SOILIN

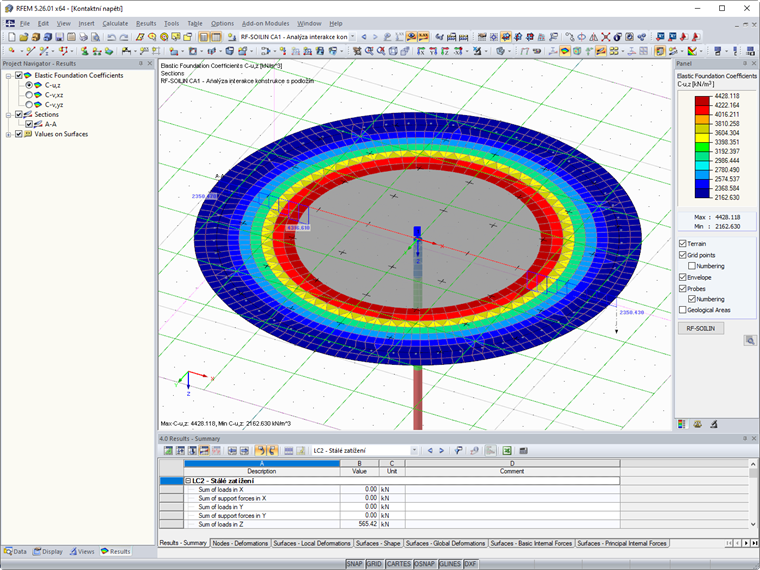

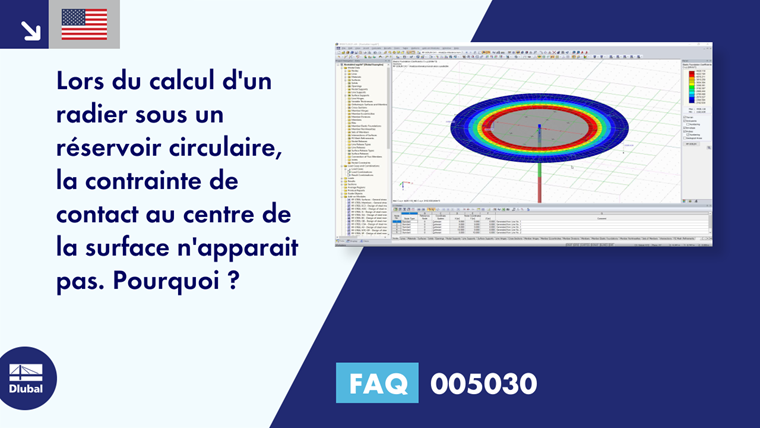

Lors du calcul d'un radier sous un réservoir circulaire, la contrainte de contact au centre de la surface n'apparait pas. Pourquoi ?
