Odpověď:

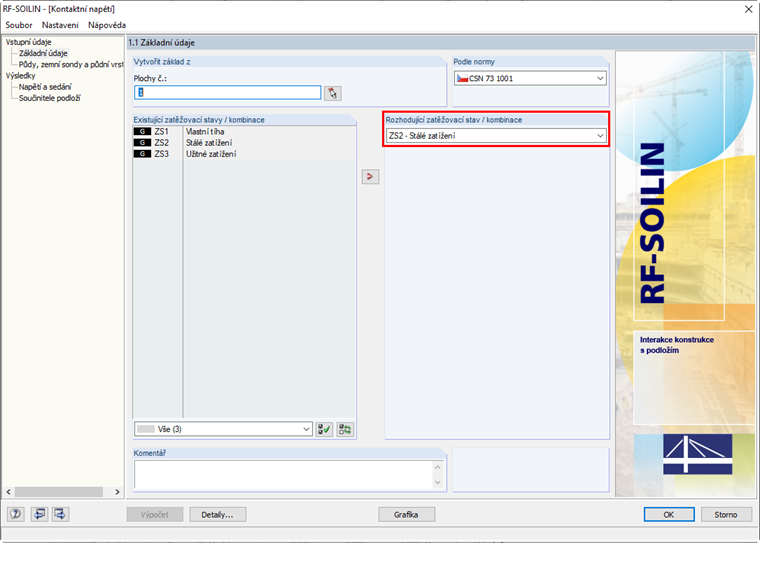

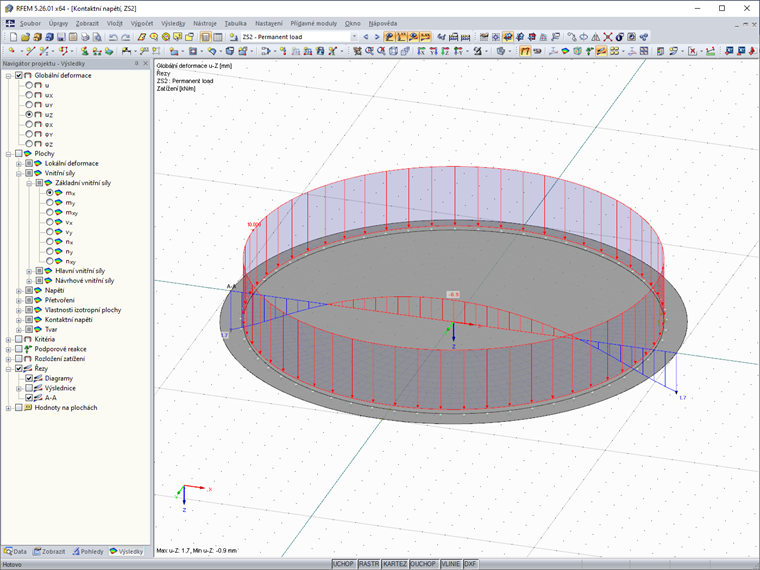

Problém je v nastavení rozhodujícího zatěžovacím stavu od kterého se odvíjí stanovení svislých pružin. Vy jste vybrala ZS2, který k tomu není vhodný. Zatížení je v tomto ZS pouze po obvodu. Deska se kvůli tomu uprostřed nadzvedává. Program pro střední část desky ve vzduchu nestanoví žádné svislé pružiny, takže tam plocha vlastně není podepřena.
Kontaktní napětí v RF-Soilin

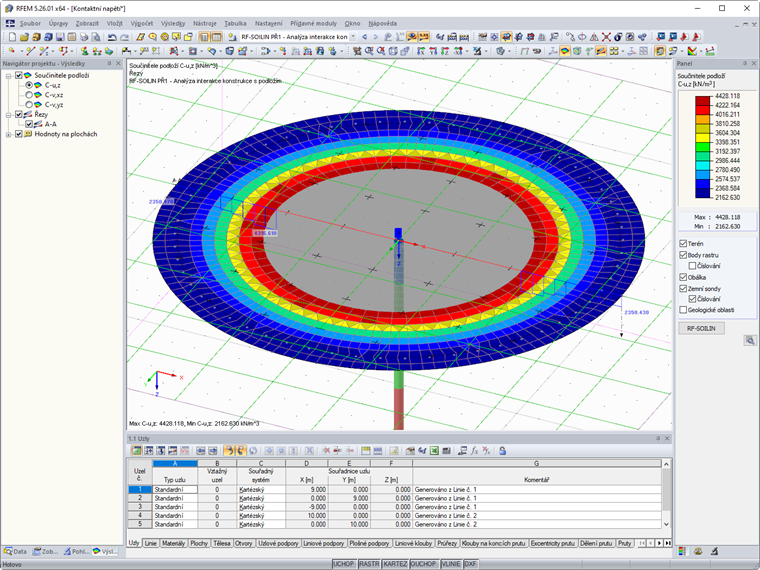

Při řešení základové desky pod kruhovou nádrž se mi nezobrazuje kontaktní napětí uprostřed plochy. Čím to může být?
