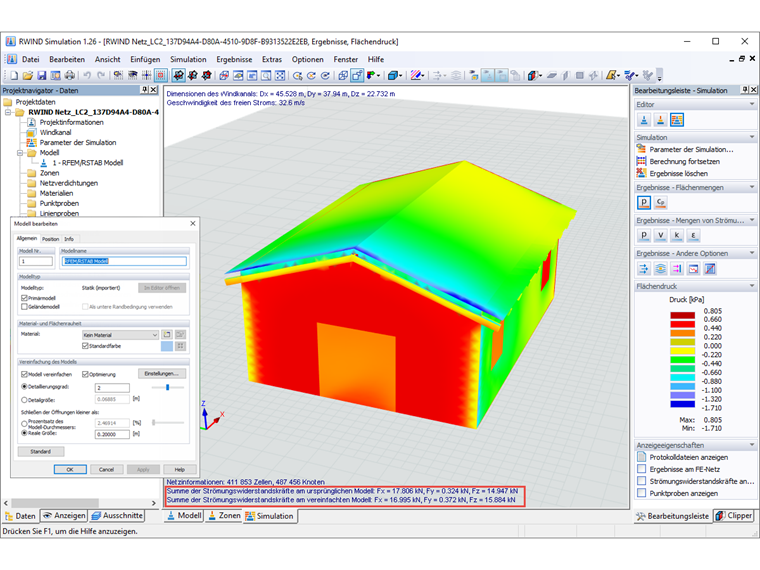

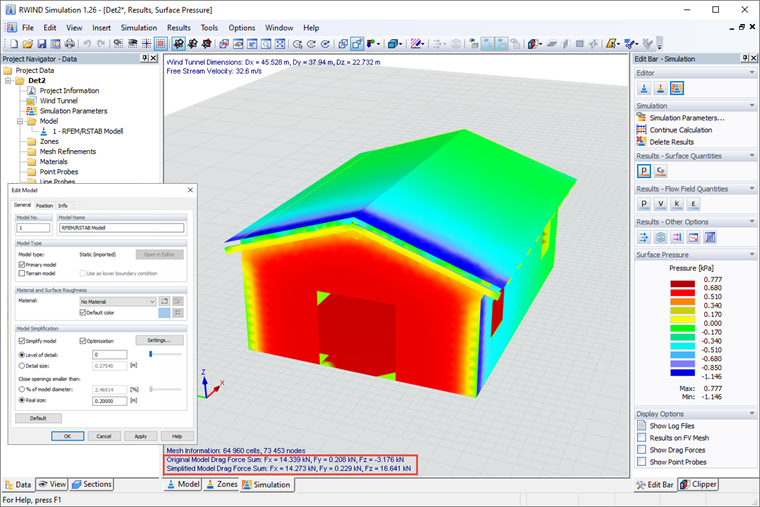

После успешного расчета контрольные суммы сил сопротивления отображаются на исходной модели и упрощенной модели в программе RWIND Simulation в легенде графического окна. Они являются результатом ветровой нагрузки в глобальных направлениях X, Y и Z.
Его можно использовать для сравнения сил сопротивления, действующих на исходную и упрощенную модель.
Упрощенная сетка - это специальная сетка, которая охватывает исходную модель и, таким образом, определяет ее границу.
Если есть значительные различия между контрольными суммами, вам следует повысить уровень детализации в диалоговом окне «Изменить модель», чтобы получить более точную и упрощенную модель.

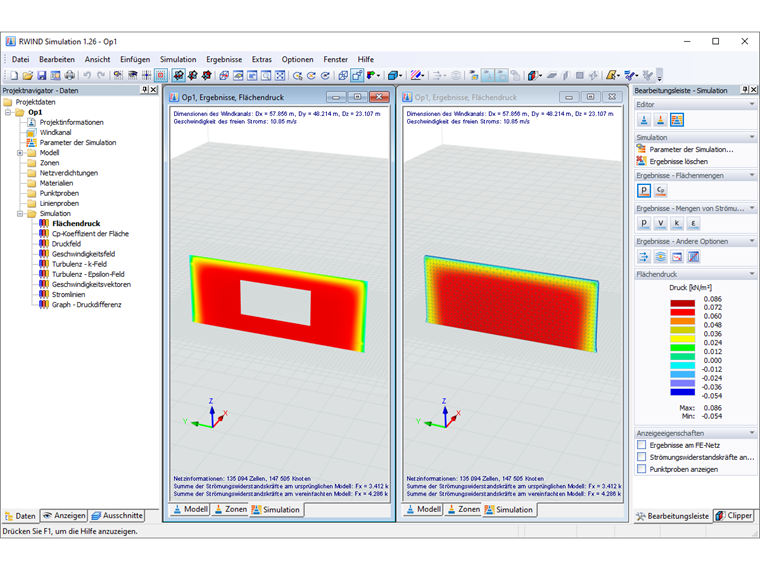

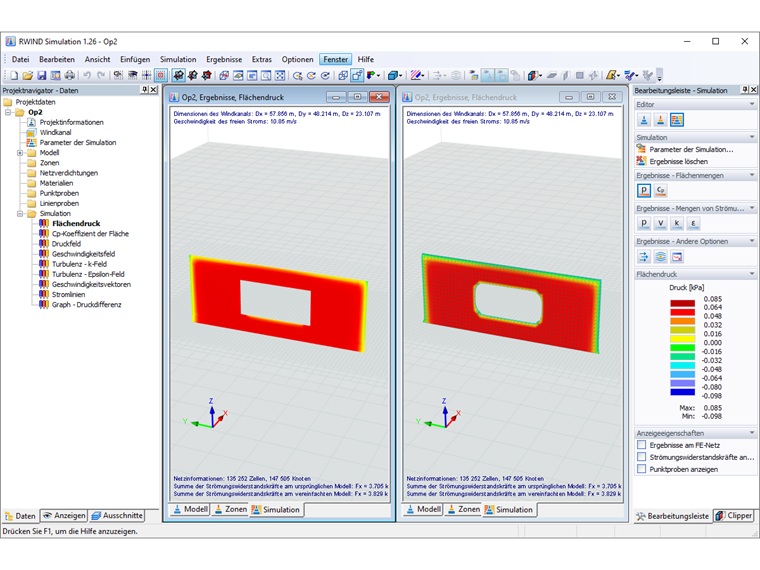

Однако, если есть какие-либо различия, обратите внимание, что любые закрытые отверстия могут также повлиять на контрольные суммы.
