Jaký je rozdíl v kontrolním součtu tažných sil?

Odpověď

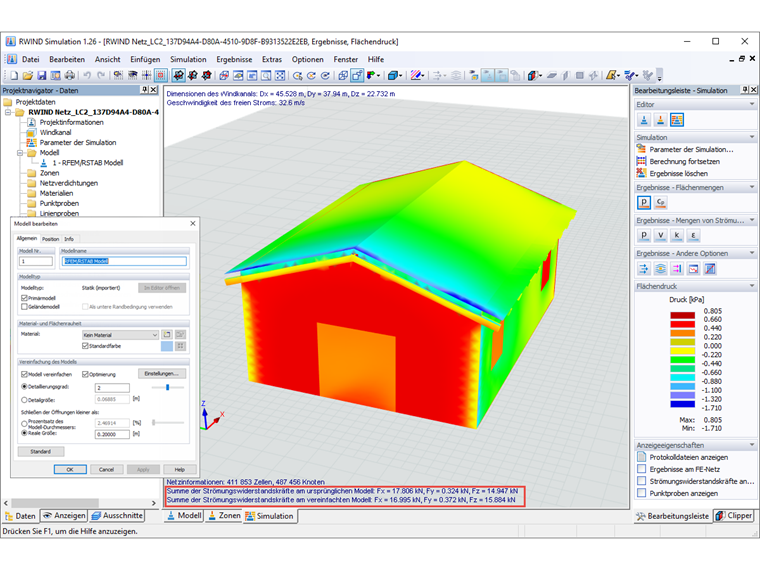

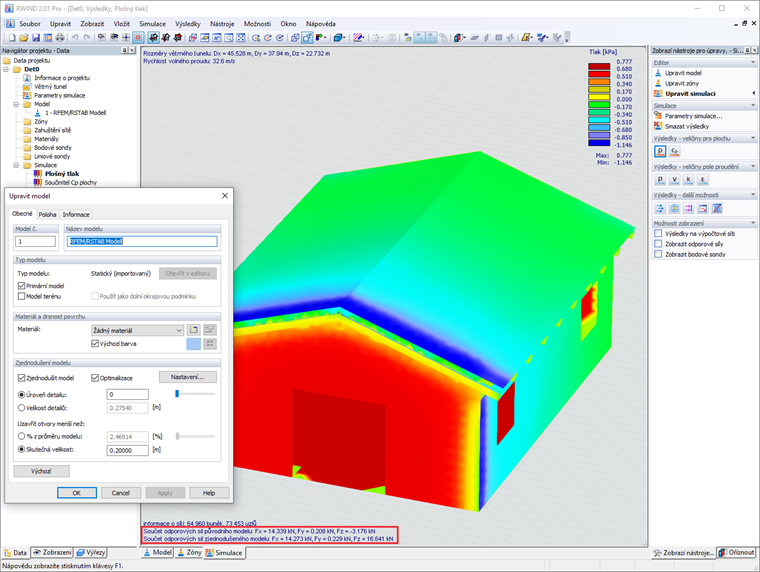

Po úspěšném výpočtu se kontrolní součty tažných sil zobrazí v legendě grafického okna na původním modelu a na zjednodušeném modelu v programu RWIND Simulation. Jedná se o výslednice zatížení větrem v globálních směrech X, Y a Z.
Můžete ho použít k porovnání tažných sil působících na původní model a zjednodušený model.
Zjednodušená síť je speciální síť, která obklopuje původní model a definuje tak hranici modelu.

Pokud existují značné rozdíly mezi kontrolními součty, je třeba u podrobnějšího a zjednodušeného modelu zvýšit úroveň detailů v dialogu Upravit model.

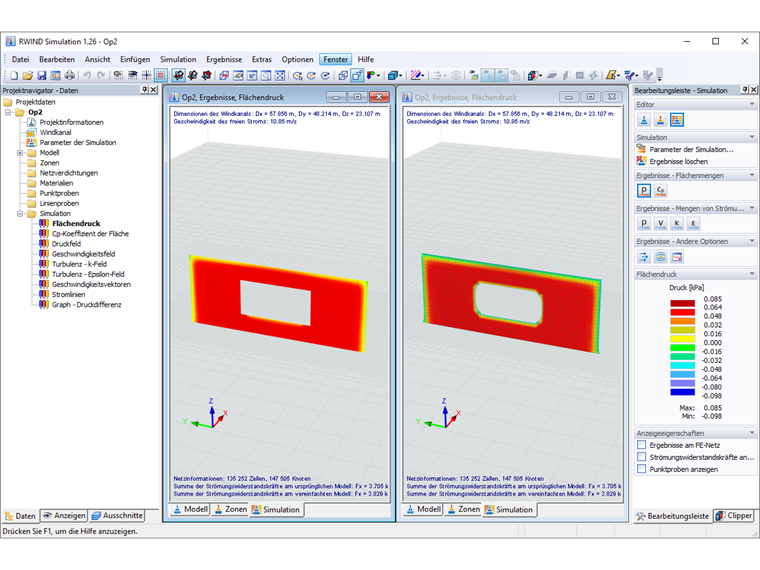

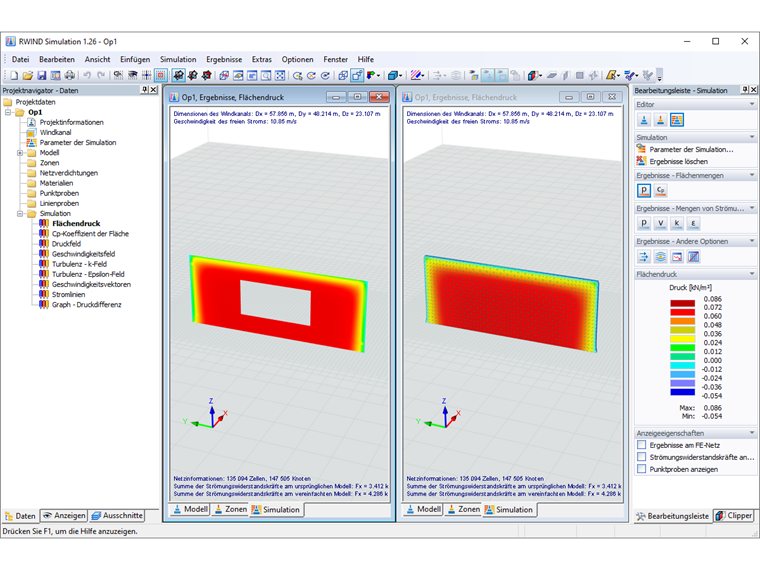

Pokud se ovšem vyskytnou rozdíly, je třeba si uvědomit, že uzavřené otvory mohou mít také vliv na kontrolní součty.
