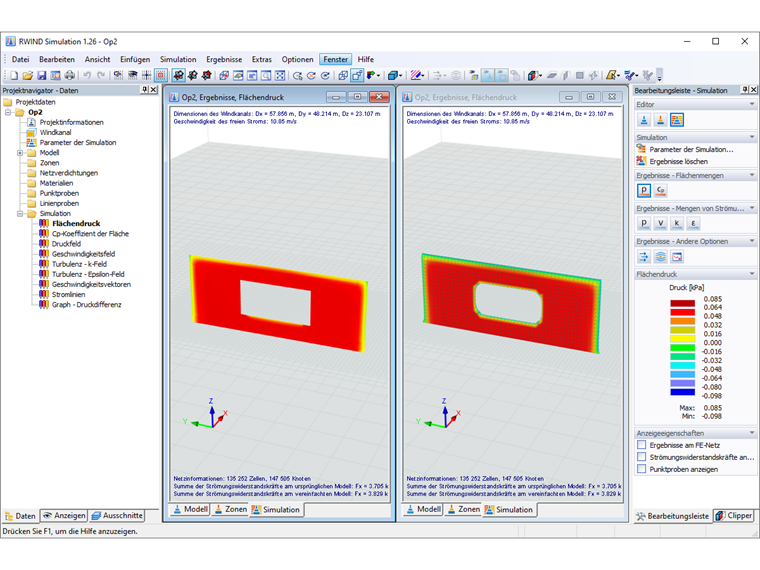

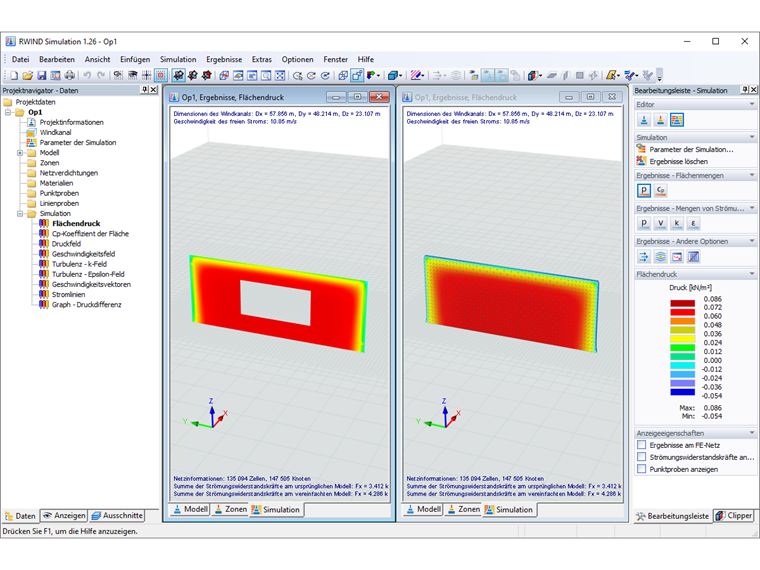

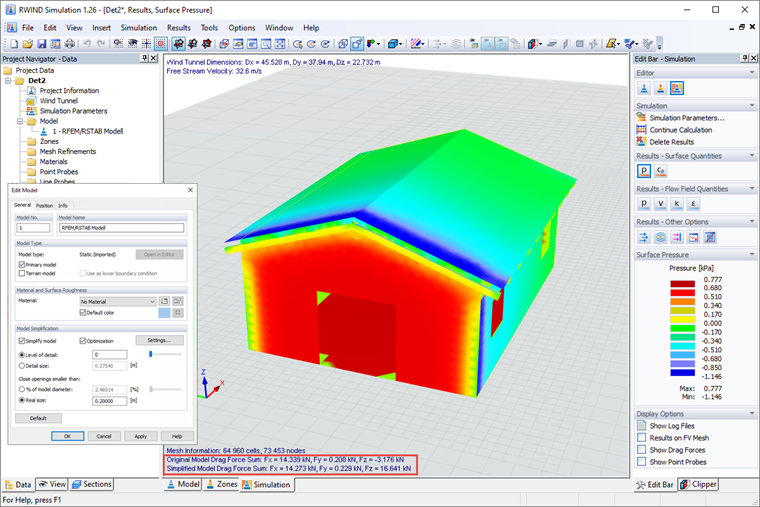

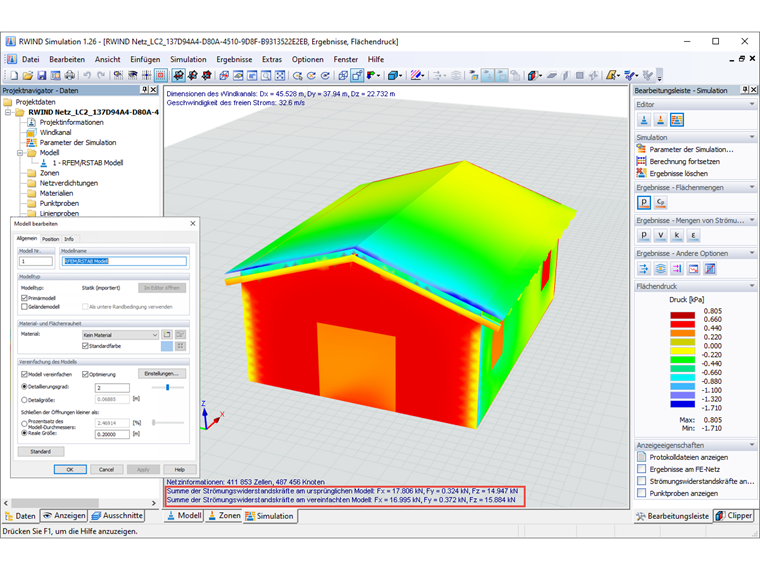

Dopo un calcolo riuscito, i checksum delle forze di resistenza sono visualizzati sul modello originale e sul modello semplificato in RWIND Simulation nella legenda della finestra grafica. Sono le risultanti del carico del vento nelle direzioni globali X, Y e Z.
È possibile utilizzarlo per confrontare le forze di trascinamento che agiscono sul modello originale e sul modello semplificato.
La mesh semplificata è una mesh speciale che avvolge il modello originale e definisce quindi il contorno del modello.
Se ci sono differenze significative tra i checksum, è necessario aumentare il livello di dettaglio nella finestra di dialogo Modifica modello per un modello più raffinato e semplificato.
Tuttavia, in caso di differenze, si prega di notare che anche eventuali aperture chiuse possono influenzare i checksum.
