Kontrollsumme der Strömungswiderstandskraft

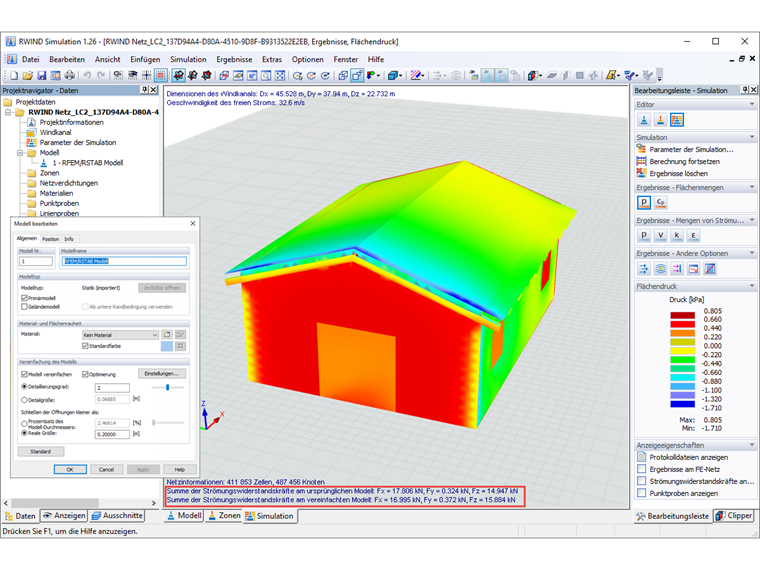

Nach erfolgreicher Berechnung, werden Ihnen in RWIND Simulation in der Legende des Grafikfenster auch die Kontrollsummen der Strömungswiderstandskräfte am ursprünglichen Modell und am vereinfachten Modell ausgegeben. Sie stellen die Resultierenden der Windlast in den globalen Richtungen X, Y und Z dar.
Sie können damit die auf das ursprüngliche Modell und das vereinfachte Modell einwirkenden Widerstandskräfte vergleichen.
Das vereinfachte Netz stellt ein spezielles Netz dar, das das ursprüngliche Modell umhüllt und somit die Modellgrenze definiert.

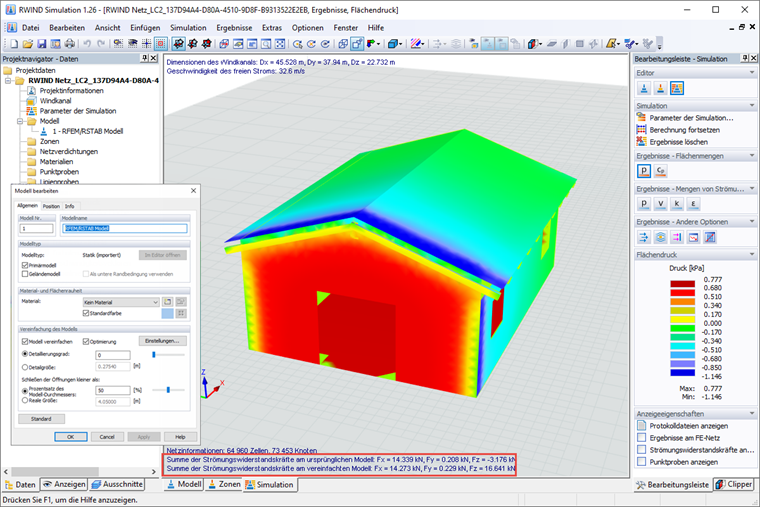

Wenn es erhebliche Unterschiede zwischen den Kontrollsummen gibt, sollten Sie den Detaillierungsgrad im Dialog Modell bearbeiten für ein verfeinerteres, vereinfachtes Modell erhöhen.

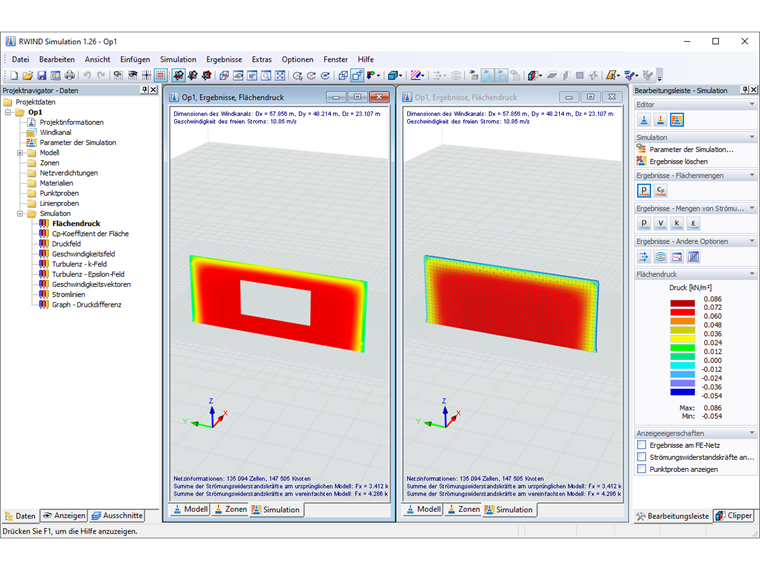

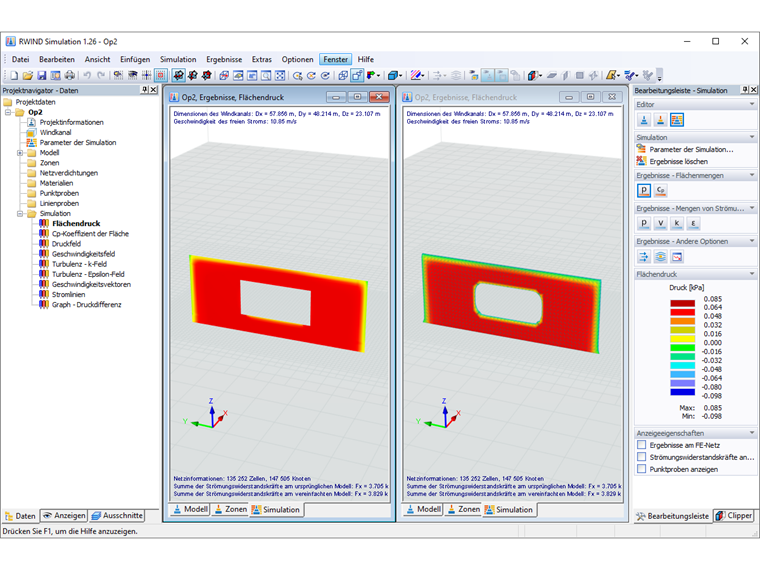

Bitte beachten Sie bei Unterschieden jedoch auch, dass etwaige geschlossene Öffnungen auch einen Einfluss bei den Kontrollsummen haben können.
