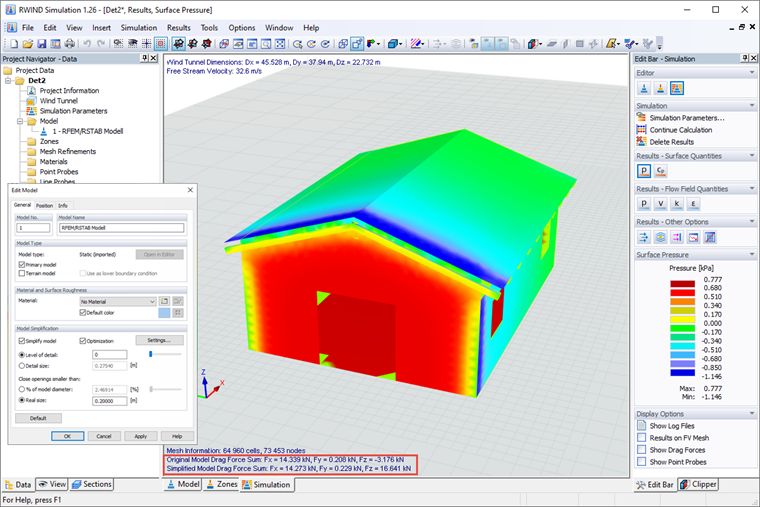

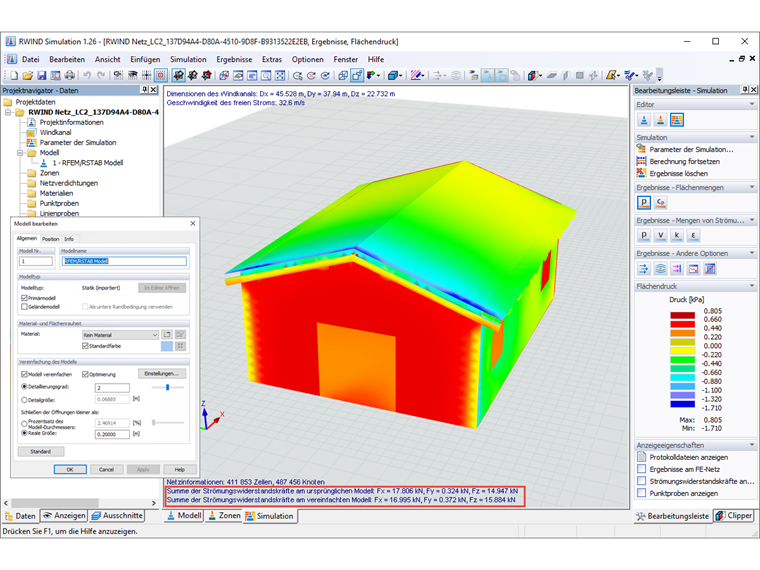

Después de un cálculo con éxito, las sumas de comprobación de las fuerzas de arrastre se muestran en el modelo original y en el modelo simplificado en RWIND Simulation en la leyenda de la ventana gráfica. Son las resultantes de la carga de viento en las direcciones globales X, Y y Z.
Puede usarlo para comparar las fuerzas de arrastre que actúan sobre el modelo original y el modelo simplificado.
La malla simplificada es una malla especial que envuelve el modelo original y, por lo tanto, define el límite del modelo.
Si hay diferencias significativas entre las sumas de comprobación, debe aumentar el nivel de detalle en el cuadro de diálogo Editar modelo para obtener un modelo más refinado y simplificado.
Preguntas frecuentes (FAQ)

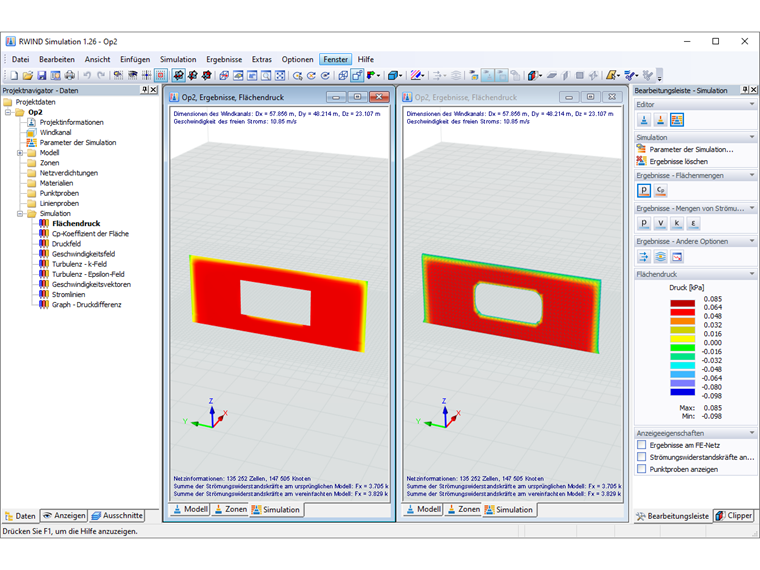

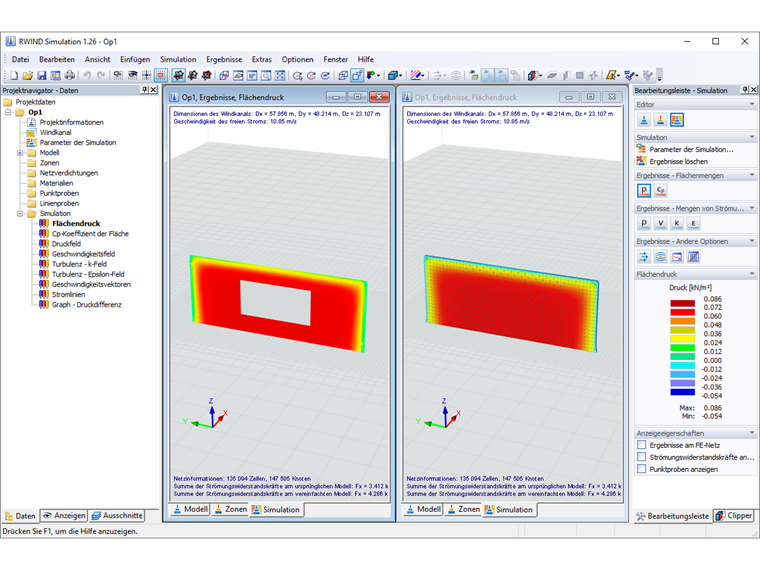

Sin embargo, si hay alguna diferencia, tenga en cuenta que las aberturas cerradas también pueden influir en las sumas de comprobación.
