回复:

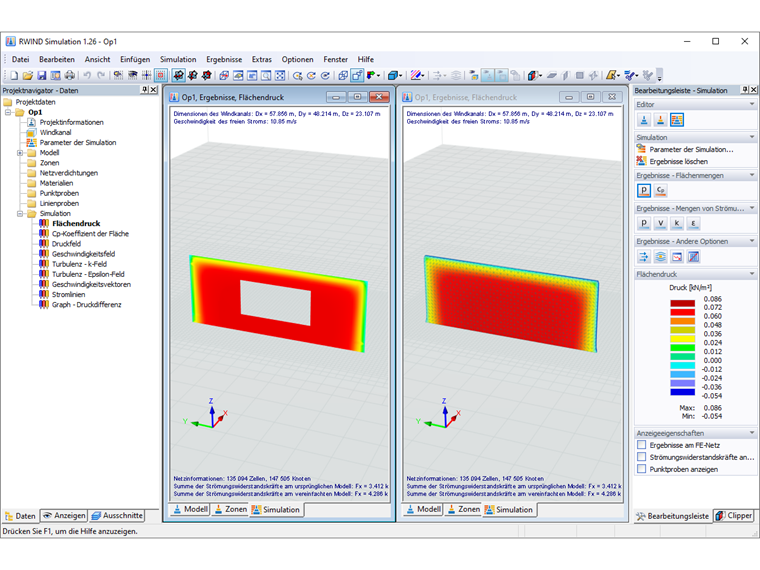

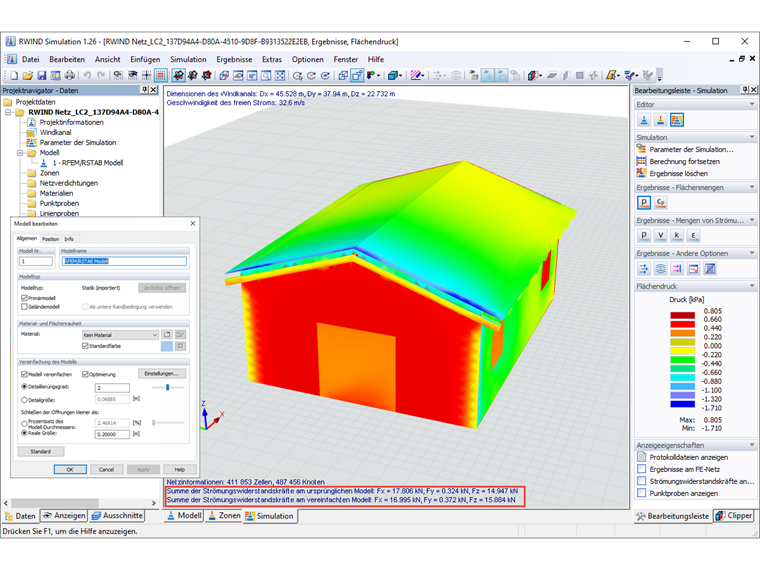

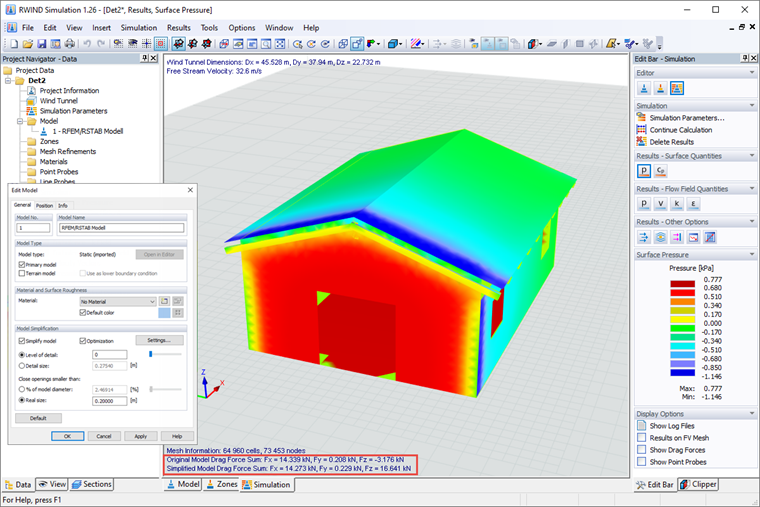

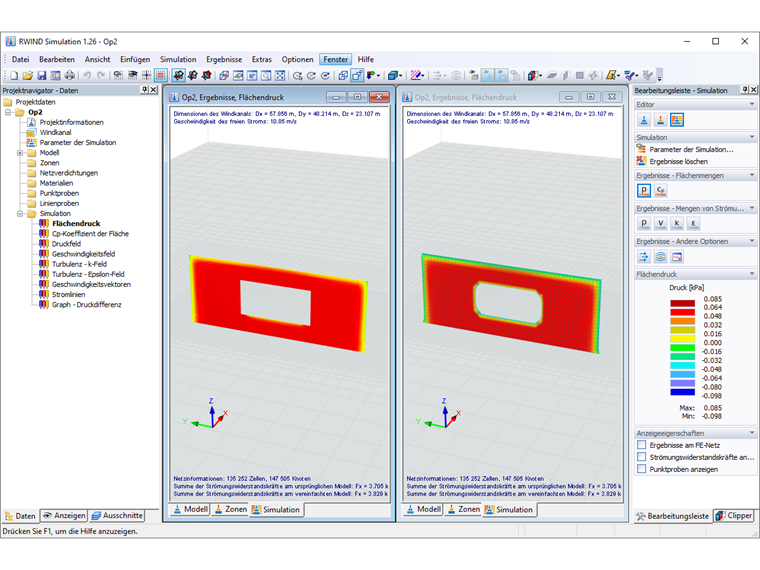

计算成功后，阻力的校验和显示在 RWIND Simulation 中原始模型和简化模型的图形窗口图例中。 它们是全局X，Y和Z方向上的风荷载的组合。
您可以用它来比较作用在原始模型和简化模型上的拖曳力。
简化的网格是一个特殊的网格，包围着原始的模型，从而定义了模型的边界。
如果校验和之间存在显着差异，则应在编辑模型对话框中增加详细程度，以获得更精细、简化的模型。
但是，如果有任何差异，请注意，任何关闭的开口也可能会对校验和产生影响。
阻力校验和
拖曳力校验和的差值是什么意思？
作者
Hoffmann 先生负责动力分析、膜结构和 RWIND 领域的开发。 此外，他还为我们的客户提供技术支持。
