Линейный шарнир соединения плиты с стеной

Я хочу соединить свою каменную стену с железобетонной плитой. Как лучше всего создать линейный шарнир?

Ответ:

Аддон Masonry Design позволяет автоматически определять жесткость шарнира стеновой плиты. Диаграммы были созданы в рамках исследовательского проекта DDmaS - «Оцифровка расчета каменных конструкций» и основаны на нормах.

Задайте линейный шарнир на линии соединения обеих поверхностей и активируйте соединение плиты со стеной.

FAQ

FAQ 005180 | Я хочу соединить свою каменную стену с железобетонной плитой. Что такое ...

FAQ 005180 | Я хочу соединить свою каменную стену с железобетонной плитой. Как лучше всего создать линейный шарнир?

FAQ 005180 | Линейный шарнир соединения плиты с стеной

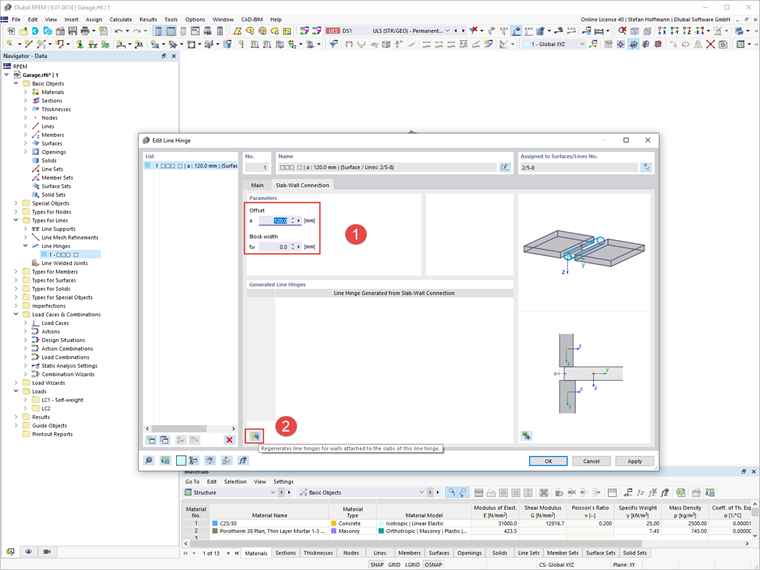

Теперь вы можете ввести свои параметры во вкладке «Соединение плиты и стены». Затем нажмите кнопку «Восстановить» [...].

FAQ 005180 | Параметры соединения плиты со стеной

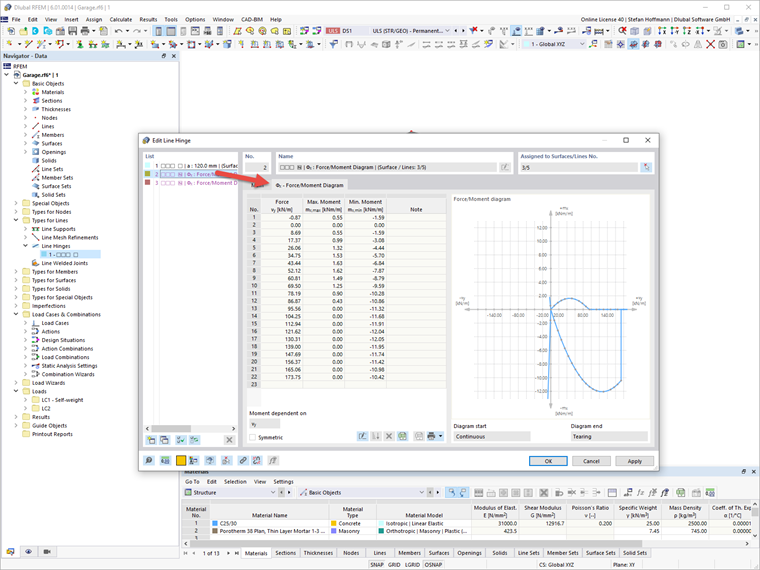

Полученные диаграммы отображаются в последующем.

FAQ 005180 | Схема соединения плиты со стеной
