Liniový kloub pro spojení deska-stěna

Chtěl bych kloubově napojit svou zděnou stěnu na železobetonovou stropní desku. Jak nejlépe vytvořím liniový kloub?

Odpověď:

V addonu Posouzení zdiva můžete nechat tuhost kloubu stěna-strop automaticky stanovit. Diagramy průběhů byly stanoveny v rámci výzkumného projektu DDmaS - "Digitizing the design of masonry structures (Digitalizace návrhu zděných konstrukcí)“ a jsou odvozeny z normy.

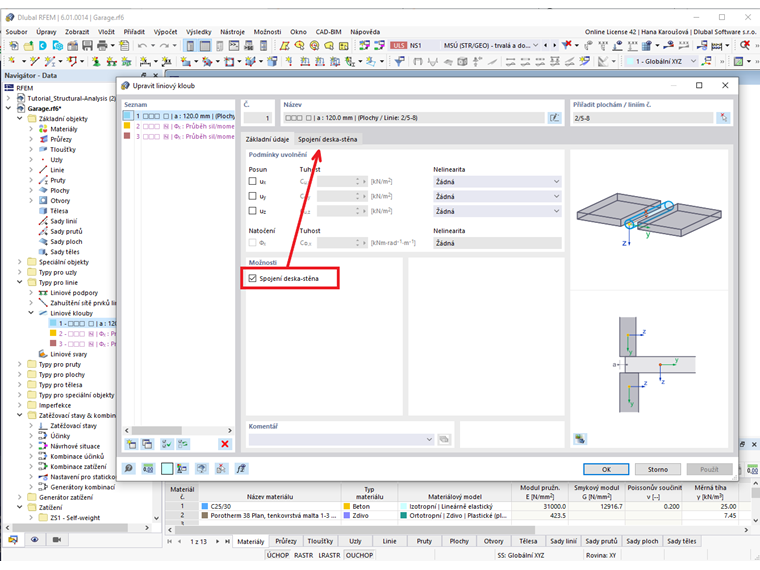

Na linii styku obou ploch definujte liniový kloub a aktivujte spojení deska-stěna.

FAQ

FAQ 005180 | Chtěl bych kloubově napojit svou zděnou stěnu na železobetonovou stropní desku. Jak ...

FAQ 005180 | Liniový kloub pro spojení deska-stěna

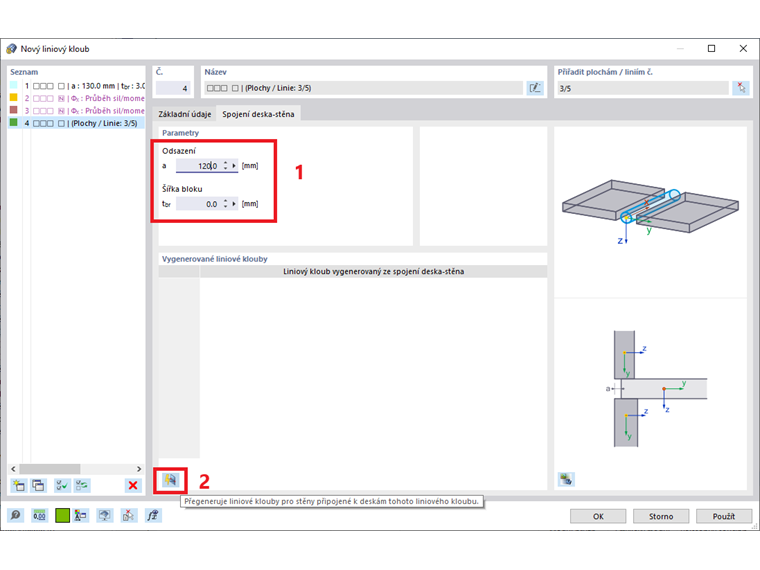

V záložce Spojení deska-stěna je nyní možné zadat parametry. Poté klikněte na tlačítko Přegenerovat [...].

FAQ 005180 | Parametry pro spojení deska-stěna

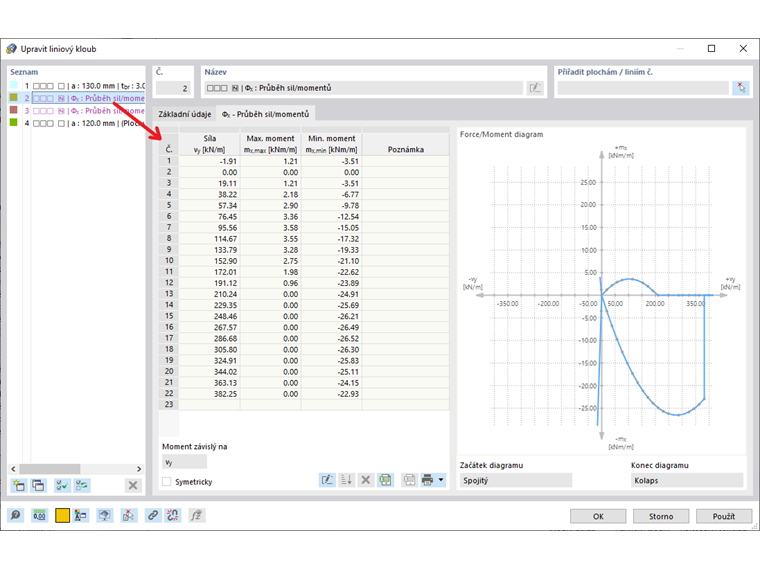

Vytvořené diagramy průběhů si můžete prohlédnout níže.

FAQ 005180 | Diagram průběhu sil a momentů pro spojení deska-stěna
