Ich möchte meine Mauerwerkswand gelenkig and die Stahlbetondecke anschließen. Wie erzeuge ich das Liniengelenk am besten?

Q: Ich möchte meine Mauerwerkswand gelenkig and die Stahlbetondecke anschließen. Wie erzeuge ich das Liniengelenk am besten?

Mit dem Bemessung-Add-On Mauerwerksbemessung können Sie die Steifigkeit Ihres Wand-Deckengelenkes automatisch ermitteln lassen. Die Diagramme wurden im Rahmen des Forschungsprojekts DDmaS - "Digitizing the design of masonry structures" ermittelt und sind abgeleitet aus der Norm.Definieren Sie ein Liniengelenk an der Verbindungslinie der beiden Flächen und aktivieren Sie Decke-Wand-Verbindung. Im Register Decke-Wand-Verbindung können Sie nun Ihre Parameter eingeben. Klicken Sie danach die Schaltfläche Regenerieren [...].Sie können sich die ermittelten Diagramme im Anschluss ansehen.

Question

Ich m&#246;chte meine Mauerwerkswand gelenkig and die Stahlbetondecke anschlie&#223;en. Wie erzeuge ich das Liniengelenk am besten?

Accepted Answer

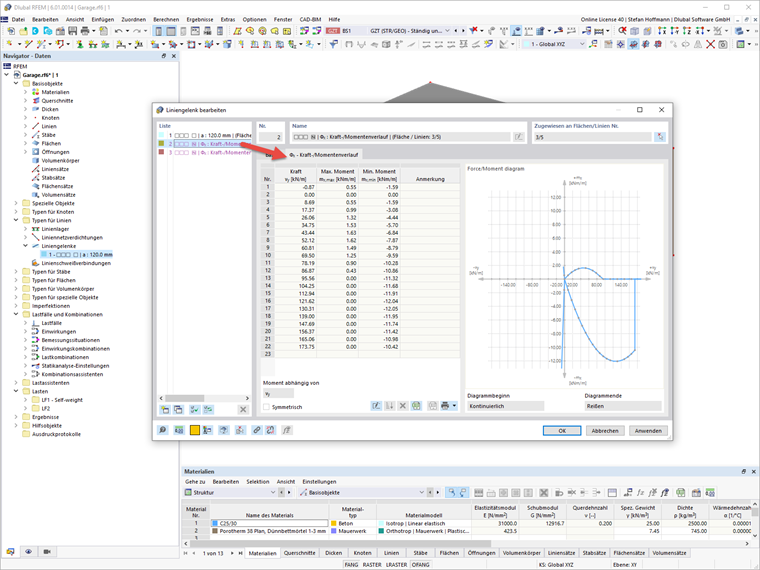

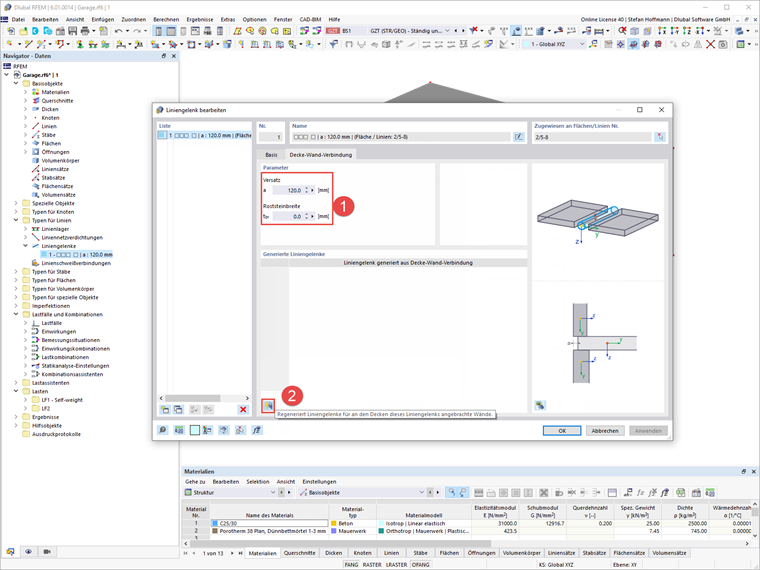

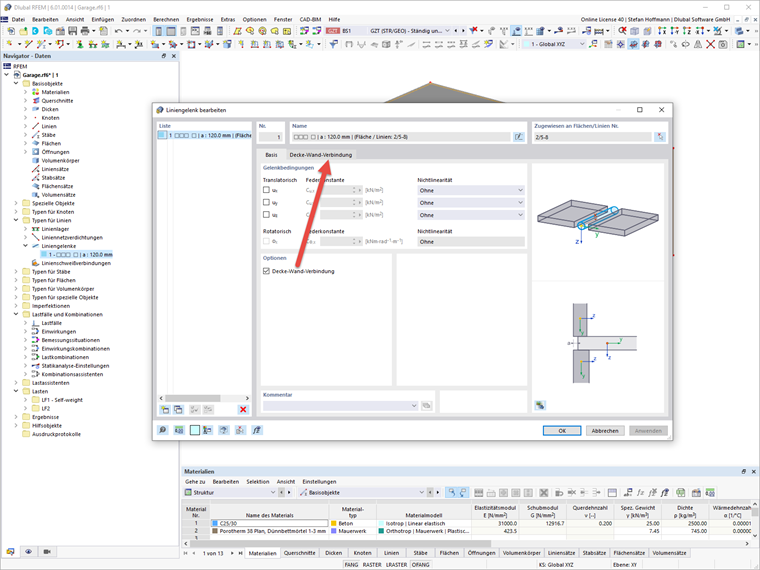

Mit dem Bemessung-Add-On Mauerwerksbemessung k&#246;nnen Sie die Steifigkeit Ihres Wand-Deckengelenkes automatisch ermitteln lassen. Die Diagramme wurden im Rahmen des Forschungsprojekts DDmaS - "Digitizing the design of masonry structures" ermittelt und sind abgeleitet aus der Norm.Definieren Sie ein Liniengelenk an der Verbindungslinie der beiden Fl&#228;chen und aktivieren Sie Decke-Wand-Verbindung.  Im Register Decke-Wand-Verbindung k&#246;nnen Sie nun Ihre Parameter eingeben. Klicken Sie danach die Schaltfl&#228;che Regenerieren [...].Sie k&#246;nnen sich die ermittelten Diagramme im Anschluss ansehen.

Liniengelenk Decke-Wand-Verbindung
