Linea di cerniera del collegamento lastra-parete

Q: Vorrei collegare la mia parete in muratura ad una soletta in cemento armato. Qual è il modo migliore per creare una cerniera lineare?

L&#39;add-on Verifica muratura consente di determinare automaticamente la rigidezza della cerniera della parete-lastra. I diagrammi sono stati determinati nell&#39;ambito del progetto di ricerca DDmaS - &quot;Digitalizzazione della progettazione di strutture in muratura&quot; e sono derivati dalla norma.Definisce una cerniera di linea sulla linea di collegamento di entrambe le superfici e attiva il collegamento solaio-parete. Ora puoi inserire i tuoi parametri nella scheda Collegamento solaio-parete. Quindi, fare clic sul pulsante Rigenera [...].I diagrammi determinati vengono visualizzati successivamente.

Vorrei collegare la mia parete in muratura ad una soletta in cemento armato. Qual è il modo migliore per creare una cerniera lineare?

Risposta:

L'add-on Verifica muratura consente di determinare automaticamente la rigidezza della cerniera della parete-lastra. I diagrammi sono stati determinati nell'ambito del progetto di ricerca DDmaS - "Digitalizzazione della progettazione di strutture in muratura" e sono derivati dalla norma.

Definisce una cerniera di linea sulla linea di collegamento di entrambe le superfici e attiva il collegamento solaio-parete.

FAQ

FAQ 005180 | Vorrei collegare la mia parete in muratura ad una soletta in cemento armato. Cos'è ...

FAQ 005180 | Vorrei collegare la mia parete in muratura ad una soletta in cemento armato. Qual è il modo migliore per creare una cerniera lineare?

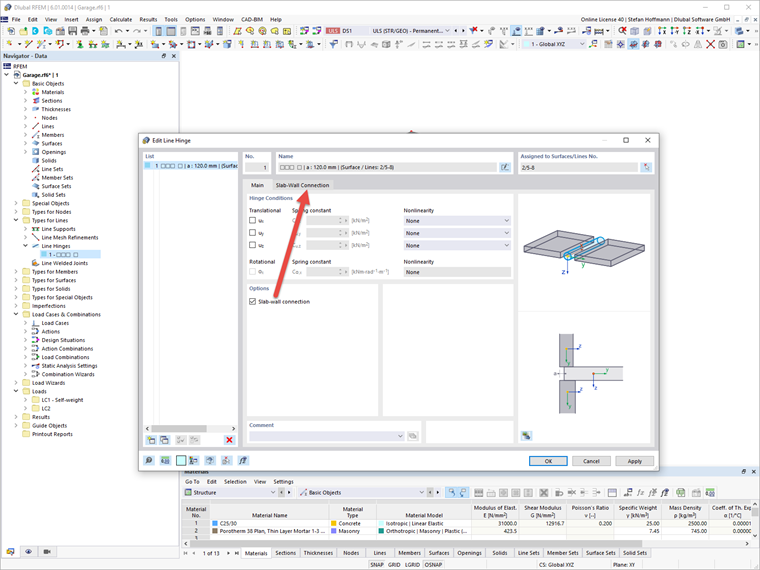

FAQ 005180 | Linea di cerniera del collegamento lastra-parete

Ora puoi inserire i tuoi parametri nella scheda Collegamento solaio-parete. Quindi, fare clic sul pulsante Rigenera [...].

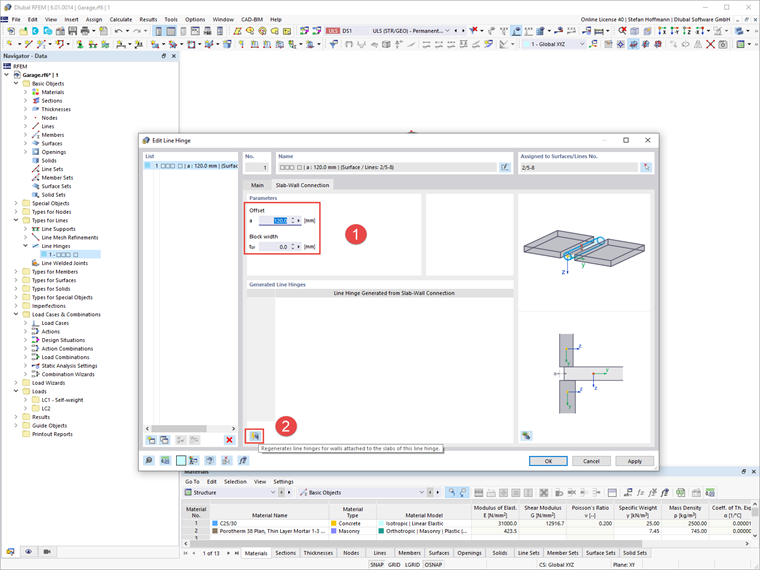

FAQ 005180 | Parametri di collegamento solaio-parete

I diagrammi determinati vengono visualizzati successivamente.

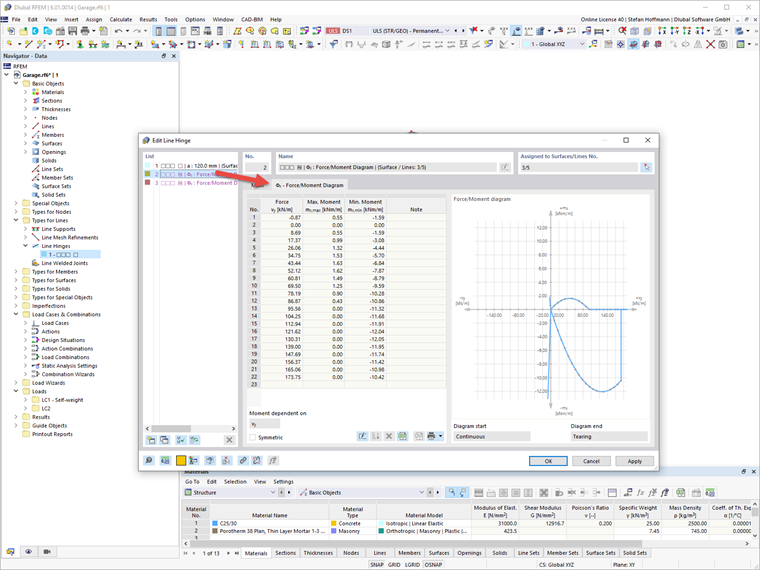

FAQ 005180 | Schema di collegamento solaio-parete
