Rozszerzenie Masonry Design umożliwia automatyczne określenie sztywności przegubu ściany-płyty. Wykresy powstały w ramach projektu badawczego DDmaS - „Cyfryzacja obliczeń konstrukcji murowanych” i wywodzą się z normy.

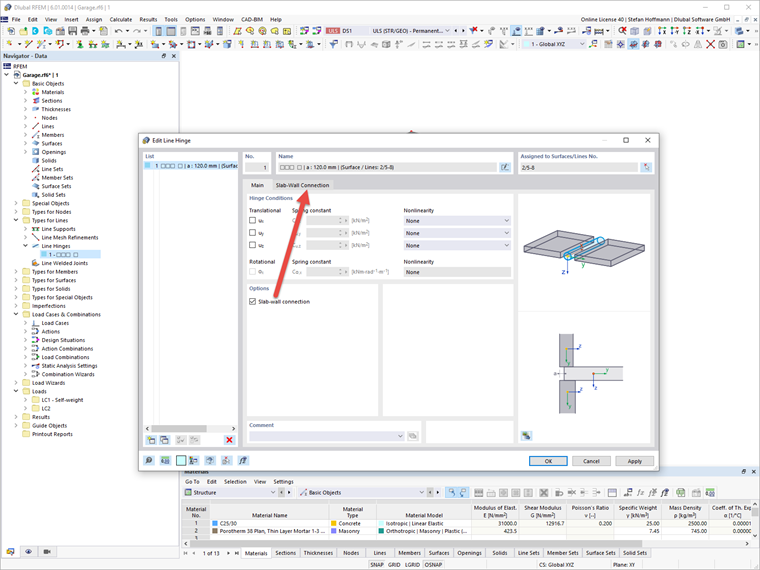

Na linii połączenia obu powierzchni należy zdefiniować przegub liniowy i aktywować połączenie płyta-ściana.

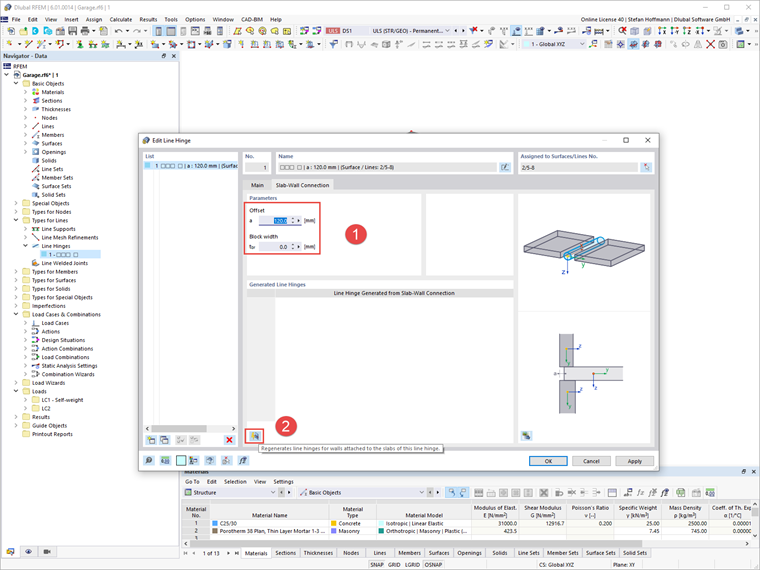

W zakładce Połączenie płyta-ściana można teraz wprowadzić parametry. Następnie kliknij przycisk Regeneruj [...].

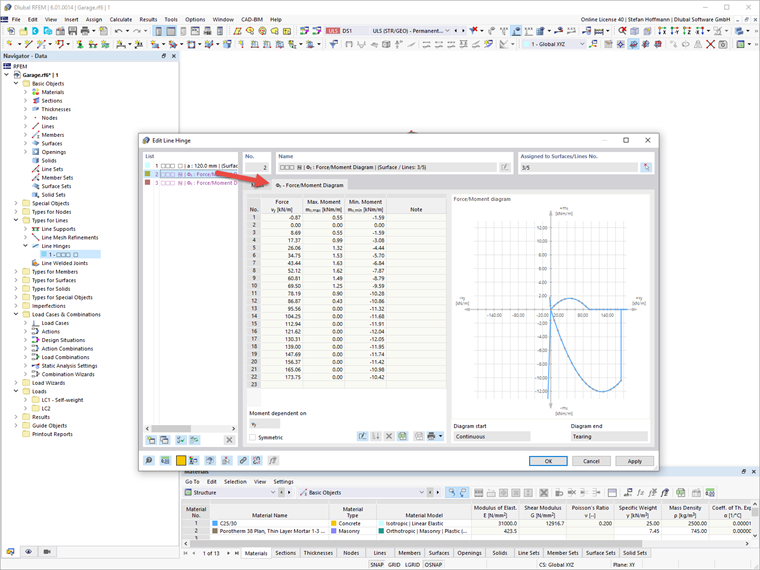

Następnie wyświetlane są wyznaczone wykresy.
Baza informacji
Baza informacji
Za pomocą funkcji Zapisz jako wersję można zapisać różne wersje modelu w ramach jednego modelu. W podstawowych danych modelu w zakładce Historia można wyświetlić różne wersje modelu.
Wartości wyników dla odkształceń, sił wewnętrznych, naprężeń itp. mogą być wyświetlane na izoliniach.
.png?mw=512&hash=7193b10f53ed10727f51caee9a094b21a1e153cd)
Czy wiecie, że...? Do obliczeń konstrukcji murowych w programie RFEM zaimplementowano nieliniowy model materiałowy. Opiera się ona na podejściu Lourenco, złożonej powierzchni plastyczności powierzchni według RANKINE'A i HILLA. Model ten umożliwia opisywanie i modelowanie konstrukcyjnego zachowania muru oraz różnych mechanizmów uszkodzenia.
Parametry graniczne dobrano tak, aby zastosowane krzywe projektowe odpowiadały normatywnej krzywej projektowej.
Program RFEM umożliwia wykorzystanie specjalnego przegubu liniowego do modelowania specjalnych właściwości połączenia między płytą żelbetową a ścianą murowaną. Ogranicza to przenoszone siły połączenia w zależności od określonej geometrii. Zgadnij dobrze: Oznacza to, że materiał nie może być przeciążony.
Program tworzy wykresy interakcji, które są stosowane automatycznie. Reprezentują one różne sytuacje geometryczne i można je wykorzystać do określenia prawidłowej sztywności.
