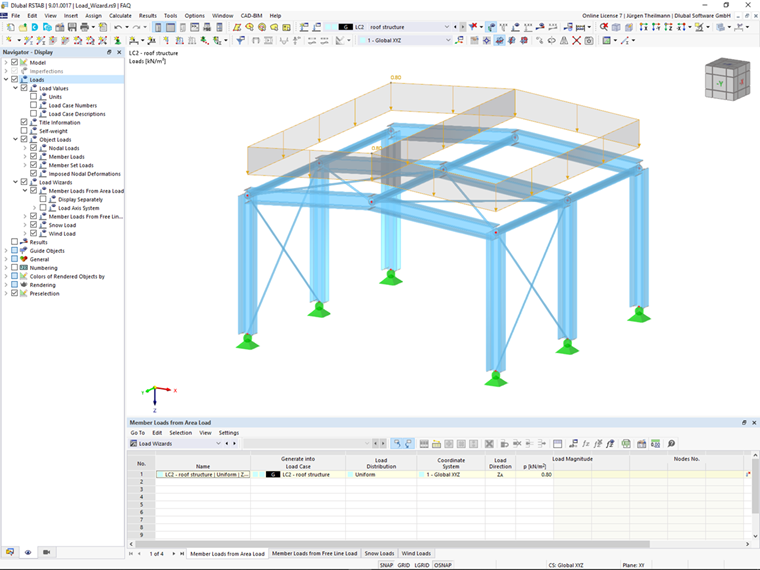

Упомянутый мастер нагрузок распределяет поверхностные нагрузки на стержни. По умолчанию они отображаются как нагрузки на поверхность, как показано на Рисунке 01.

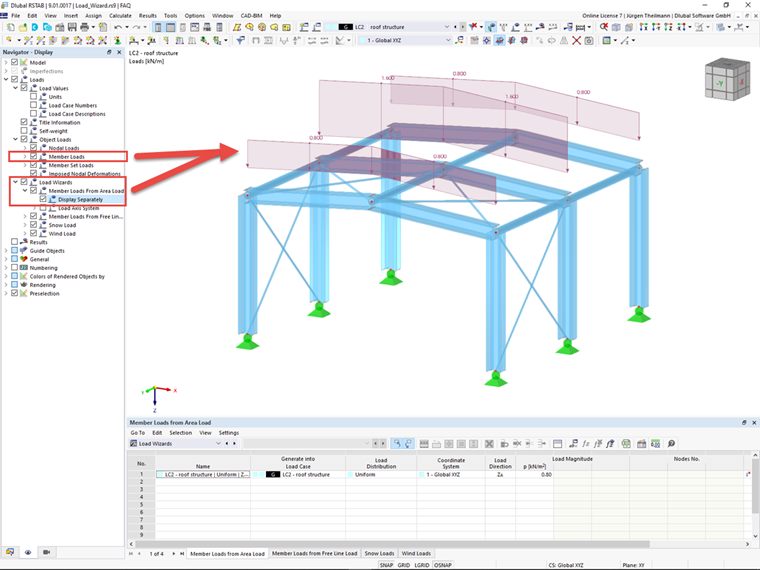

Программа позволяет отображать созданные нагрузки отдельно. Для этого можно использовать, например, « Изобразить навигатор », см. Рисунок 02. Однако обратите внимание, что необходимо активировать отображение для « Мастера нагрузок → Нагрузки на стержень из нагрузок на площадь », а также для «Нагрузки на объект → Нагрузки на стержни».

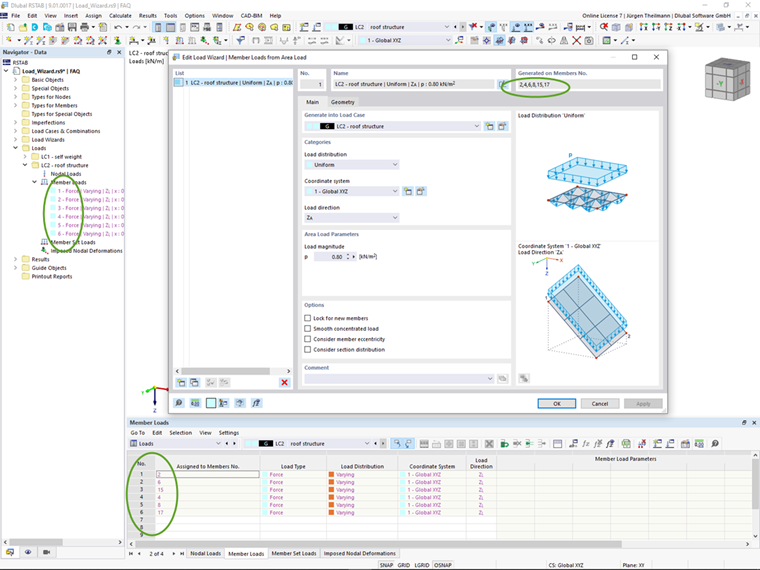

Если нагрузки не отображаются, проверьте определение созданной нагрузки. В настройках мастера нагрузок можно проверить, к каким стержням применяется созданная нагрузка. Кроме того, созданные нагрузки на стержни отображаются в « Навигаторе данных » и в таблице « Нагрузки на стержни». Возможности управления показаны на Рисунке 03.
Более подробную информацию о создании мастера нагрузок можно найти в руководстве пользователя.
