Assistente de cargas – Cargas de barra a partir de cargas de superfície | Representar separadamente

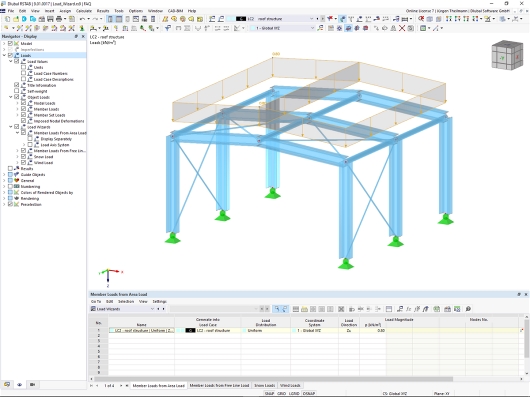

O assistente de cargas aqui mencionado distribui as cargas de superfície pelas barras. Por defeito, estas são representadas como cargas de superfície, conforme mostra a Figura 01.

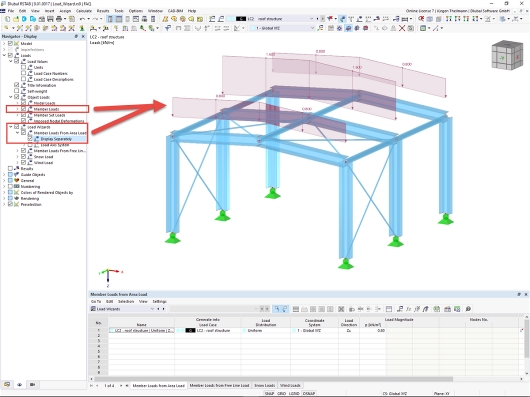

O programa permite representar separadamente as cargas geradas. Para isso, pode utilizar o " Navegador de projetos – Mostrar ", por exemplo; ver Figura 02. Hierbei ist allerdings darauf zu achten, dass die Anzeige sowohl für "Lastassistenten -> Stablast aus Flächenlast" als auch "Objektlasten -> Stablasten" aktiviert sein muss.
Se não houver cargas representadas, verifique a definição da carga gerada. Nos parâmetros do Assistente de cargas, é possível controlar as barras às quais a carga gerada é aplicada. Darüber hinaus werden die erzeugten Stablasten im "Daten-Navigator" und in der Tabelle "Stablasten" angezeigt. As opções de controlo são apresentadas na Figura 03.

Weitere Informationen zum Erstellen des Lastassistenten bietet das Handbuch:

• Manuais online do RFEM 6 | Cargas de barra a partir de carga de superfície
