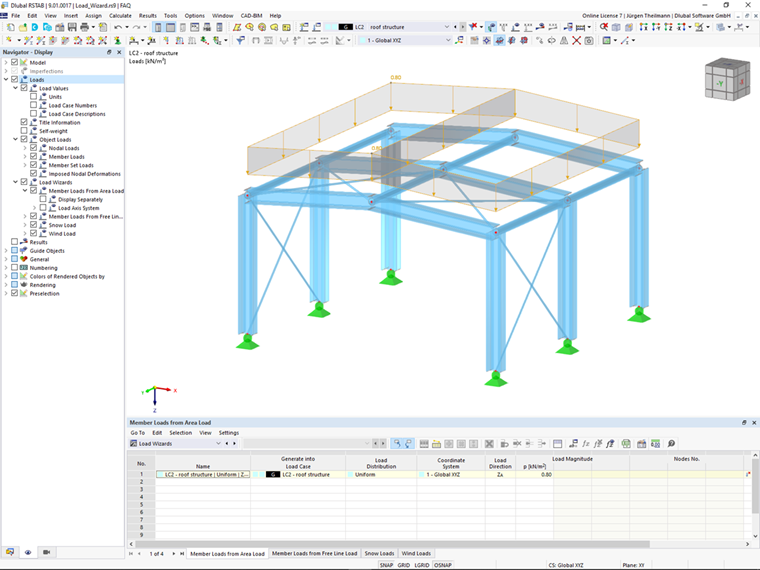

上述荷载向导将面荷载分布在杆件上。 默认情况下,这些显示为面荷载,如图 01 所示。

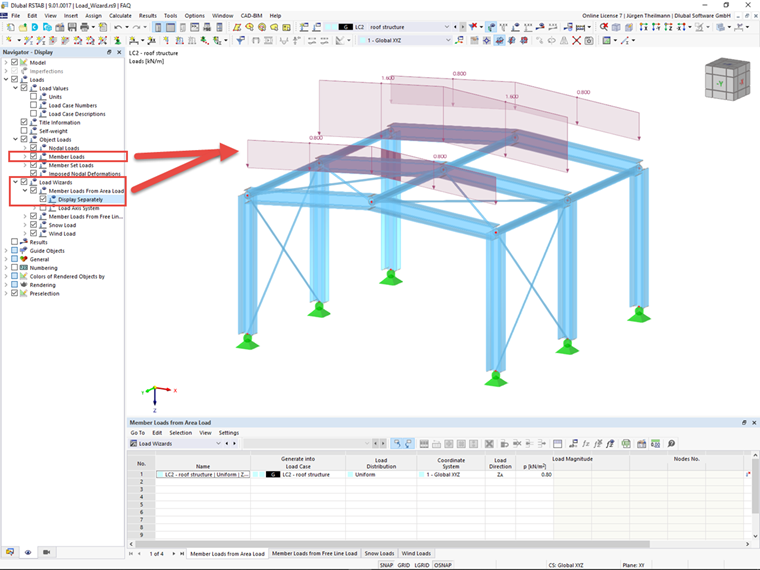

该程序允许您单独显示生成的荷载。 例如可以使用“显示导航器”,见图 02。 但是请注意,必须激活“荷载向导 → 面荷载的杆件荷载”和“对象荷载 → 杆件荷载”的显示。

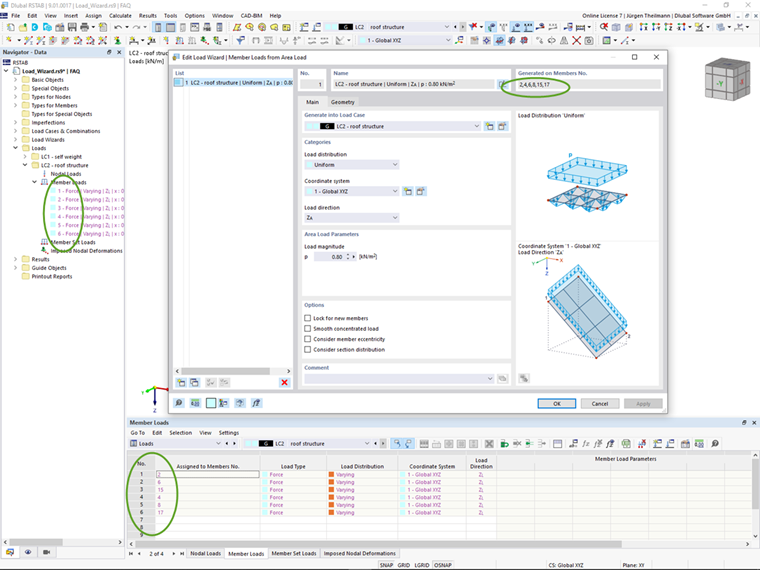

如果没有显示荷载,请检查生成的荷载的定义。 在荷载向导设置中,您可以检查生成的荷载将应用于哪些杆件。 此外,生成的杆件荷载显示在“数据导航器”和“杆件荷载”表格中。 控制选项如图 03 所示。
在手册中可以找到更多关于创建荷载向导的信息。
