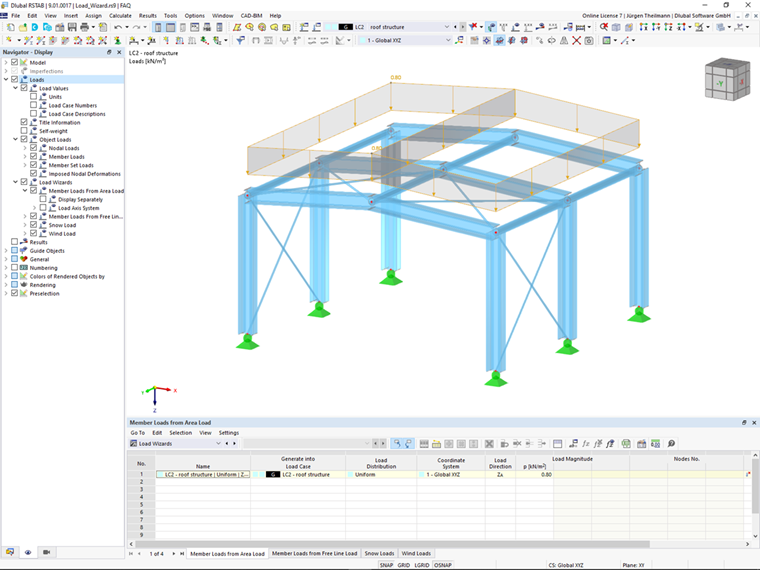

Wspomniany kreator obciążeń rozkłada obciążenia powierzchniowe na pręty. Domyślnie są one wyświetlane jako obciążenia powierzchniowe, jak pokazano na rysunku 01.

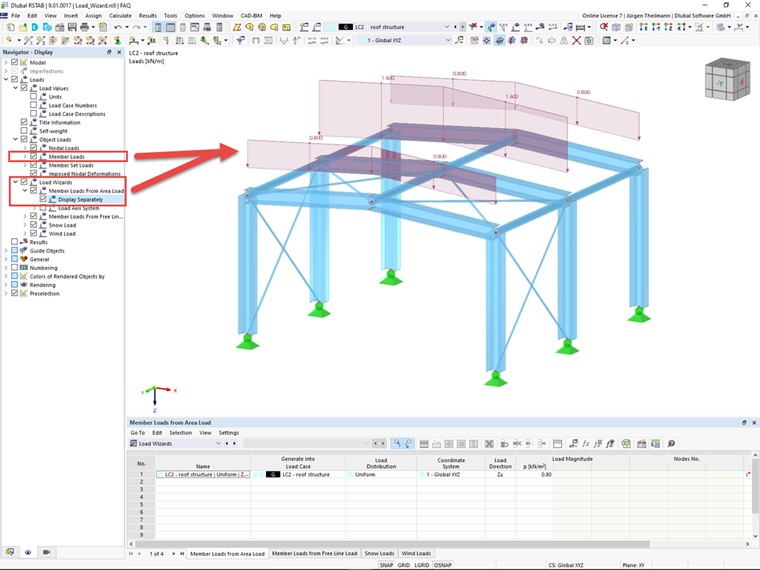

Program umożliwia osobne wyświetlanie wygenerowanych obciążeń. W tym celu można na przykład użyć „ Wyświetlić nawigatora ”, patrz rysunek 02. Należy jednak pamiętać, że konieczna jest aktywacja wyświetlania dla „ Kreatorów obciążeń → Obciążenia prętowe od obciążeń powierzchniowych” oraz „ Obciążeń obiektów → Obciążenia prętowe ”.

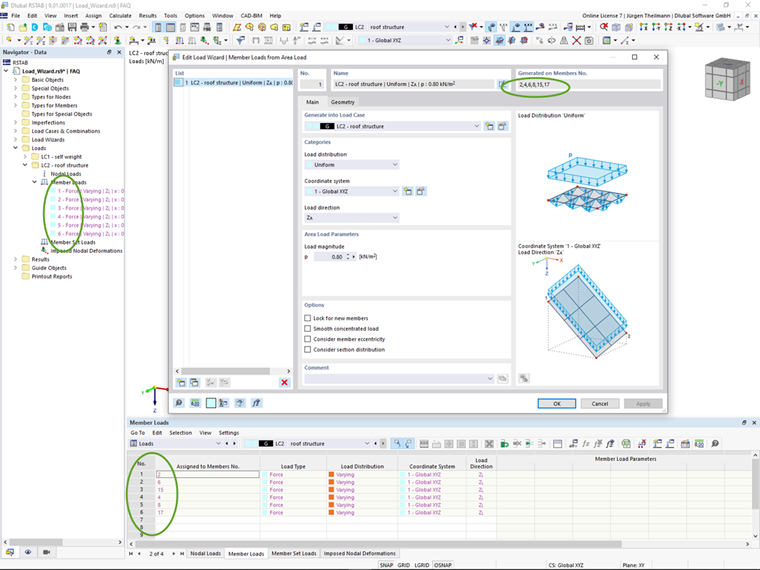

Jeżeli nie są wyświetlane żadne obciążenia, należy sprawdzić definicję wygenerowanego obciążenia. W ustawieniach Kreatora obciążeń można sprawdzić, do których prętów zastosowano wygenerowane obciążenie. Ponadto wygenerowane obciążenia pręta są wyświetlane w „ Nawigatorze danych ” oraz w tabeli „ Obciążenia pręta ”. Możliwości sterowania pokazano na rysunku 03.
Więcej informacji na temat tworzenia kreatora obciążeń znajduje się w instrukcji.
