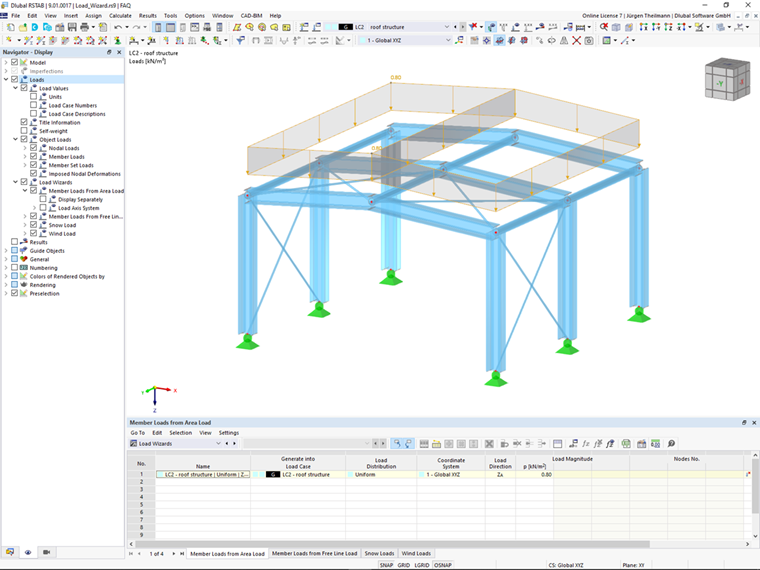

L'assistant de charge mentionné ci-dessus répartit les charges surfaciques sur les barres. Par défaut, elles sont affichées sous forme de charges surfaciques, comme le montre la Figure 01.

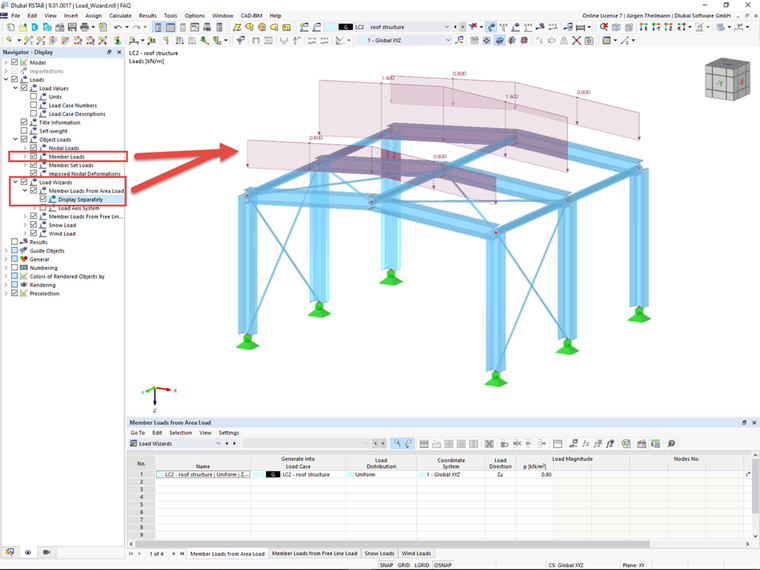

Le programme vous permet d'afficher les charges générées séparément. Pour ce faire, vous pouvez vous rendre dans « Navigateur - Afficher », par exemple (voir la Figure 02). Veuillez cependant noter que l'affichage doit être activé pour « Assistants de charge → Charge de surface en charges de barre » ainsi que pour « Charges d'objet → Charges de barre ».

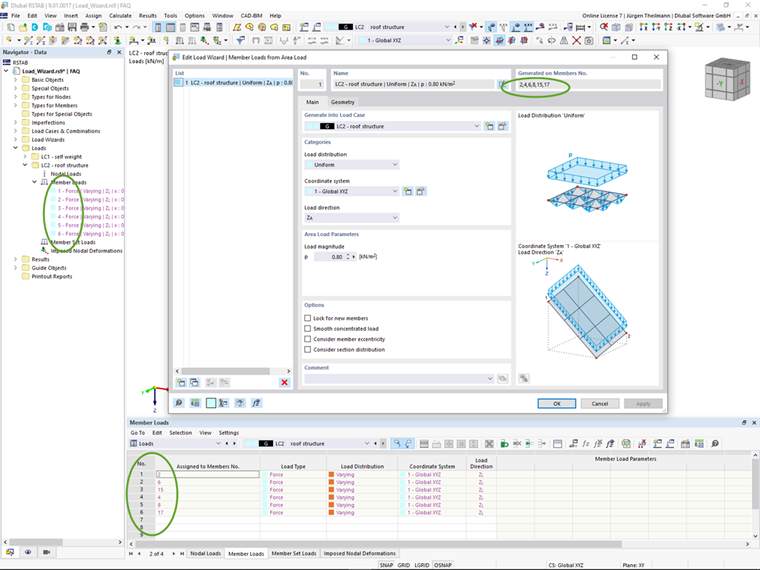

Si aucune charge n'est affichée, veuillez vérifier la définition de la charge générée. Dans les paramètres de l'assistant de charge, vous pouvez vérifier sur quelles barres la charge générée est appliquée. De plus, les charges de barre générées sont affichées dans « Navigateur - Données » et dans le tableau « Charges de barre ». Les options de contrôle sont affichées sur la Figure 03.
De plus amples informations sur la création d'un assistant de chargement sont disponibles dans le manuel.
