Resposta:

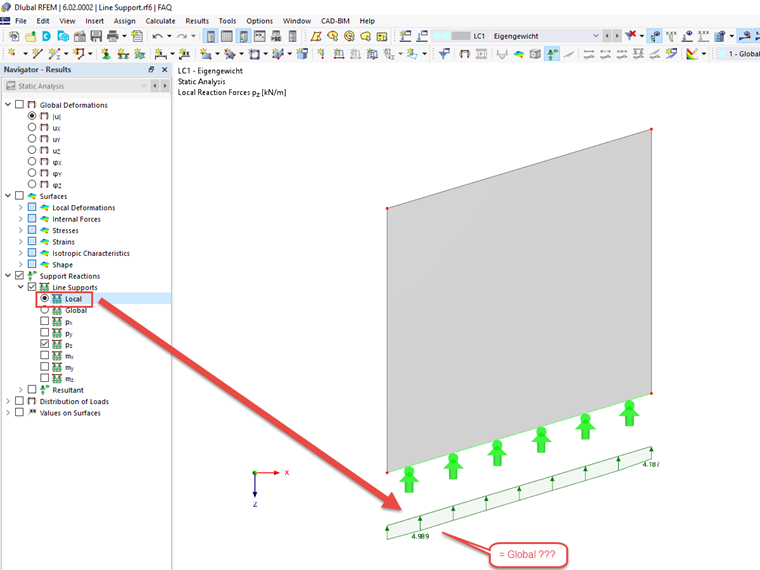

Se o RFEM apresentar reações de apoio idênticas nas direções local e global, embora o sistema de eixos de linha local não seja claramente idêntico ao sistema de coordenadas global, isso deve-se provavelmente à definição do apoio de linha. Um exemplo disso é dado na Figura 01.

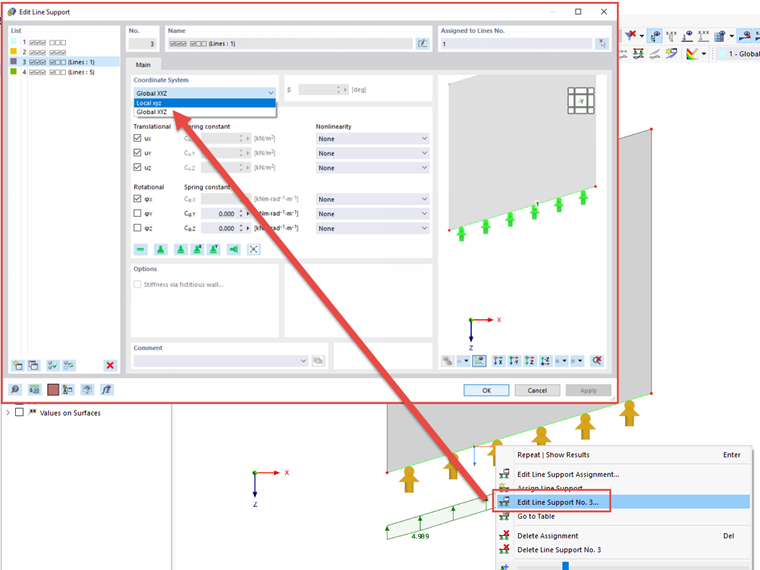

Vale a pena dar uma vista de olhos à caixa de diálogo "Editar apoio de linha", ver também Figura 02. Se estiver definido "XYZ global" no sistema de coordenadas, a definição de apoio fica alinhada com o sistema de eixos global. Como tal, só é possível determinar as reações de apoio globais.
Se o sistema de coordenadas for alterado para "XYZ local", o apoio de linha é definido de acordo com o sistema de eixos de linha. Assim, as reações de apoio locais também podem ser calculadas.

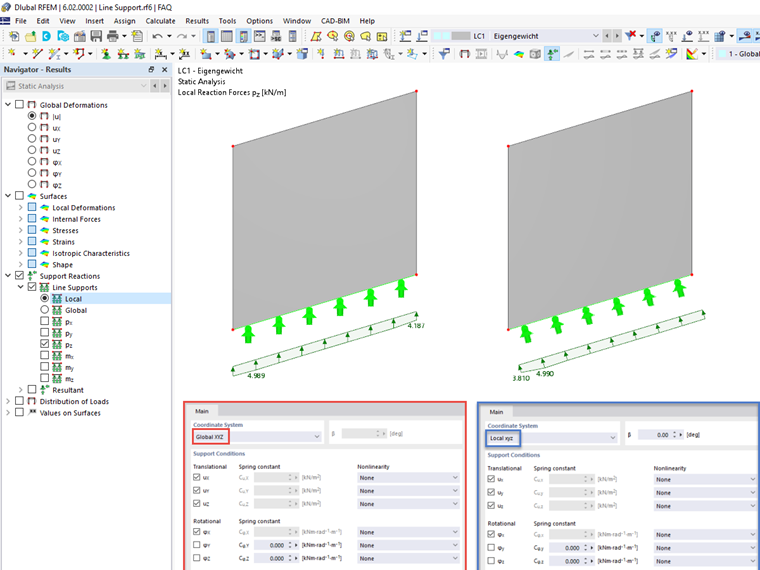

A orientação dos apoios de linha também pode ser visualizada na representação. A Figura 03 mostra a diferença entre o alinhamento global e o local dos apoios de linha.
