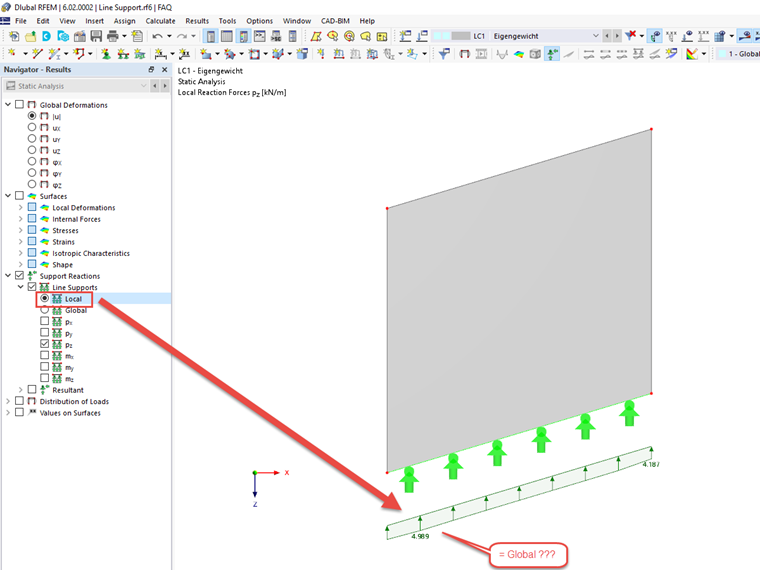

Se RFEM mostra reazioni vincolari identiche nelle direzioni locale e globale, sebbene il sistema locale linea-asse non sia chiaramente identico al sistema di coordinate globali, ciò è molto probabilmente dovuto alla definizione del vincolo esterno della linea. Un esempio di ciò è fornito nella Figura 01.

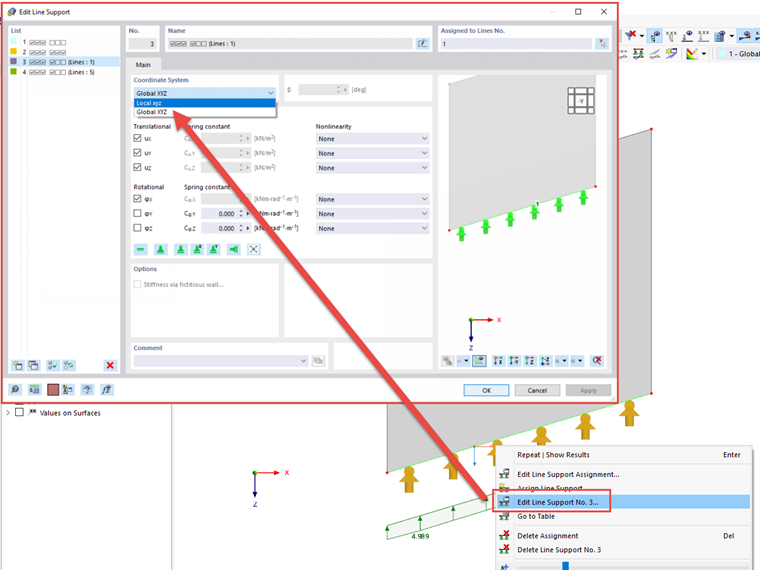

Vale la pena dare un'occhiata alla finestra di dialogo "Modifica vincolo esterno della linea"; vedi anche la Figura 02. Se si imposta "XYZ globale" per il sistema di coordinate, la definizione del vincolo esterno è allineata al sistema di assi globale. Pertanto, è possibile determinare solo le reazioni vincolari globali.
Se si cambia il sistema di coordinate su "Xyz locale", il vincolo esterno della linea sarà definito secondo il sistema di assi linea. Pertanto, possono anche essere calcolate le reazioni vincolari locali.

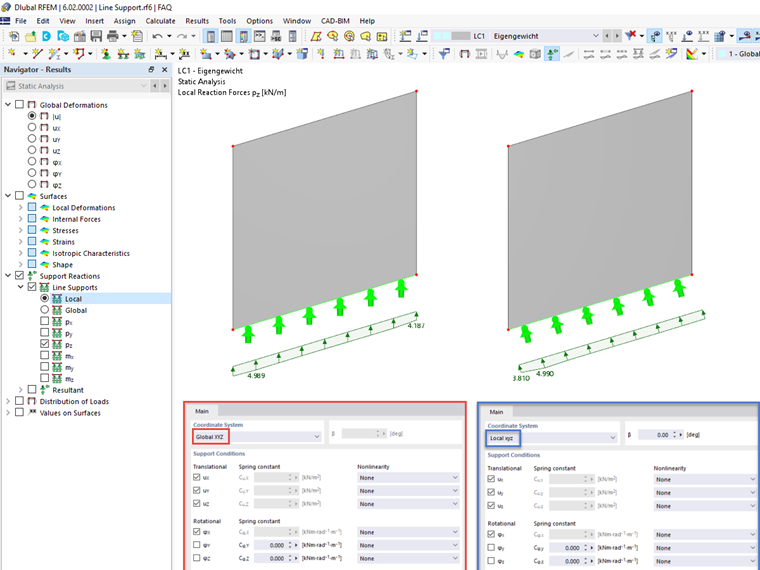

Nel rendering è visualizzato anche l'orientamento dei vincoli esterni delle linee. La Figura 03 mostra la differenza tra l'allineamento globale e locale dei vincoli esterni delle linee.
