Respuesta:

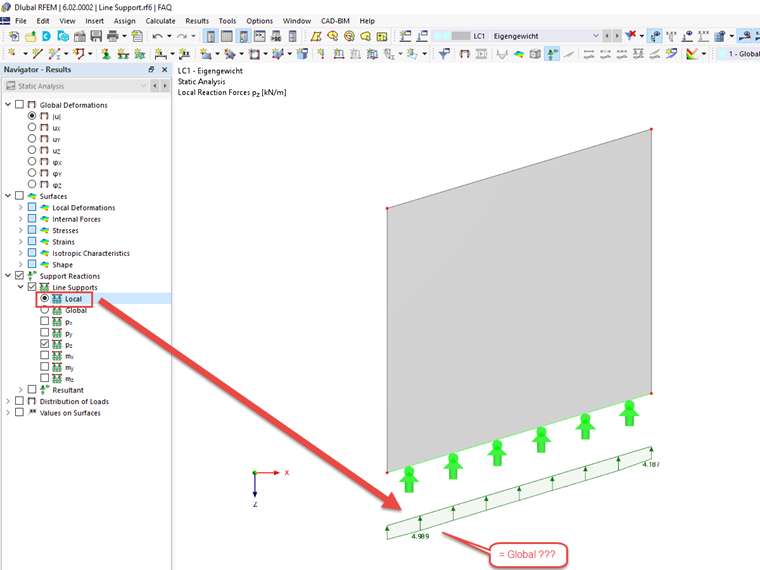

Si RFEM muestra reacciones de apoyo idénticas en las direcciones local y global, aunque el sistema de eje de línea local claramente no es idéntico al sistema de coordenadas global, lo más probable es que se deba a la definición del apoyo de línea. Un ejemplo de esto se da en la Imagen 01.
Preguntas frecuentes (FAQ)

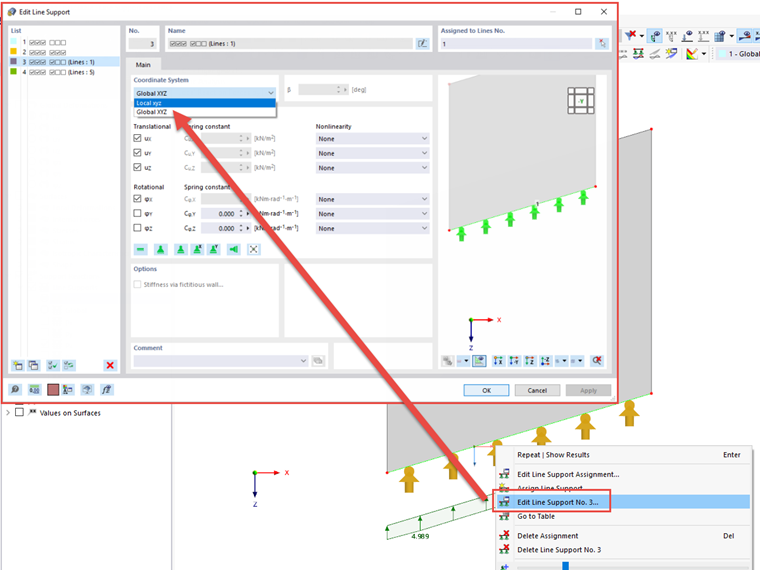

Vale la pena echar un vistazo al cuadro de diálogo "Editar soporte de línea"; ver también la Imagen 02. Si se establece "XYZ global" para el sistema de coordenadas, la definición de apoyo se alinea con el sistema de ejes global. Por lo tanto, solo puede determinar las reacciones de apoyo globales.
Si cambia el sistema de coordenadas a "Local xyz", el apoyo de línea se define de acuerdo con el sistema de eje de línea. Por lo tanto, también se pueden calcular las reacciones del soporte local.

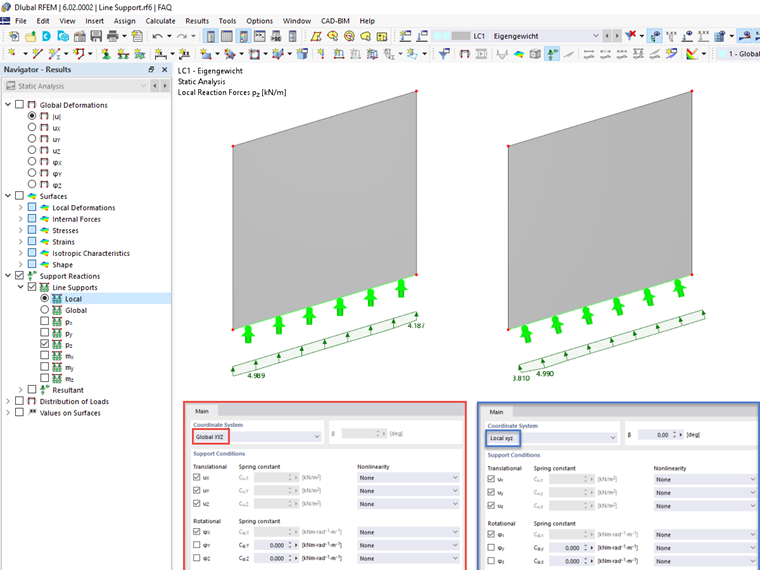

La orientación de los apoyos de línea también se visualiza en el renderizado. La imagen 03 muestra la diferencia entre la alineación global y local de los apoyos de línea.
