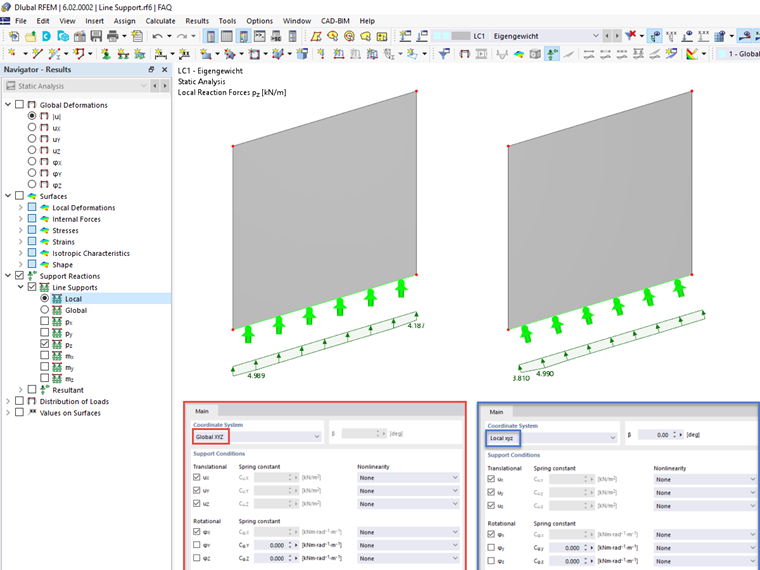

如果 RFEM 在局部和全局方向上显示相同的支座反力，尽管局部线轴系与全局坐标系明显不同，但这很可能是由于线支座的定义造成的。 图01中给出了一个例子。
常见问题和解答 (FAQ)
这里有一个“编辑线支座”对话框，见图 02。 如果坐标系设为“全局 XYZ”，那么支座定义与全局坐标系对齐。 因此只能计算全局支座反力。
如果将坐标系更改为“局部 xyz”，则线支座将根据线轴系统进行定义。 由此也可以计算局部支座反力。
线支座的方向也会在渲染中显示出来。 图 03 显示了线支座的全局和局部对齐之间的差异。
