Расчетные опоры стержней для проверки прогиба

Все стержни при использовании аддонов расчета для проверки пригодности к эксплуатации по умолчанию считаются опорными на конечных узлах. Если стержень является консольным или включает в себя внутреннюю опору для комбинации консольного и опертого на обоих концах стержня, то в подробностях стержня необходимо определить новую расчетную опору.

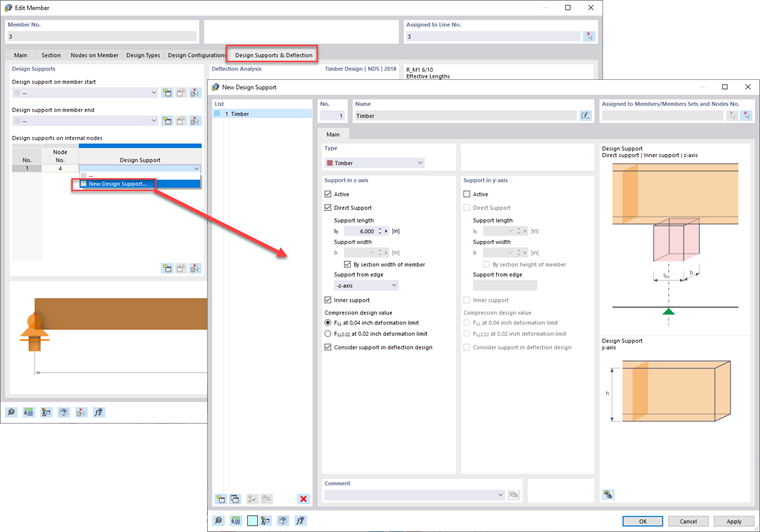

Параметр «Расчетная опора» находится в диалоговом окне стержня на вкладке «Расчетные опоры и прогиб». Опоры могут быть добавлены к любым узлам, обнаруженным по длине стержня, таким как начало стержня, конец стержня или внутренние узлы.

В диалоговом окне «Новая опора» можно в раскрывающемся списке выбрать тип опоры, включая общую, бетонную или деревянную. «Общее» даст программе указания по типу прогибаемого стержня и определению предельного коэффициента прогиба для исходных данных из конфигураций пригодности к эксплуатации, независимо от того, консольный ли (например, L/180) или опертый на обоих концах (например, L/360). Альтернативные типы «бетон» и «древесина» также будут влиять на расчет прогиба, но имеют дополнительные возможности расчета прочности, такие как изменение момента и внутренней силы сдвига для расчета бетона и проверка напряжения перпендикулярно волокнам для расчета деревянных конструкций.

Для получения дополнительной подробной информации об этой новой настройке в RFEM 6, включая поддержку расчета типа «древесина», обратитесь к вебинару, указанному ниже в разделе «Ссылки на время 51:05».
