Apoios de cálculo da barra para verificações da flecha

Como é que defino uma barra como viga em consola e não como apoiada em ambas as extremidades para verificações do estado limite de utilização ou da flecha?


Resposta:

Todas as barras ao utilizar os módulos de dimensionamento para verificações do estado limite de utilização são consideradas como apoiadas nos nós finais por defeito. Contudo, se a barra for uma viga em consola ou se incluir um apoio interno para uma combinação de tipo de barra em consola e for apoiada em ambas as extremidades, deve ser definido um novo apoio de cálculo nos detalhes da barra.

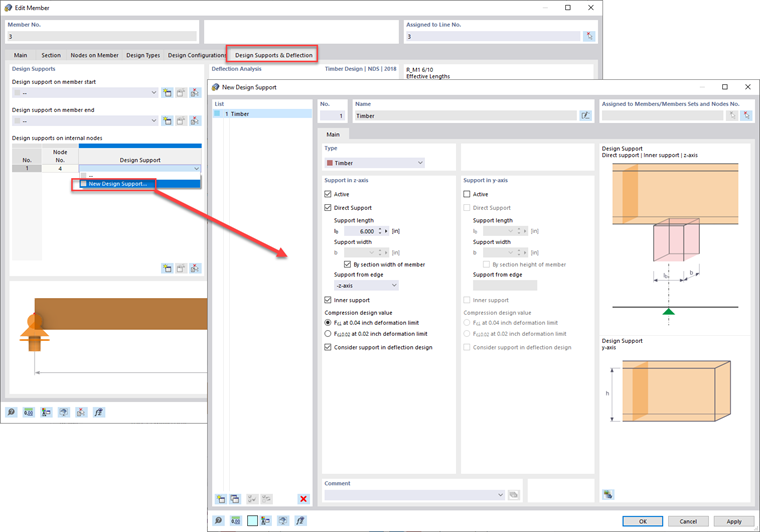

A opção Apoio de cálculo pode ser encontrada na caixa de diálogo da barra no separador Apoios de cálculo e flecha. Os apoios podem ser adicionados a quaisquer nós detetados ao longo do comprimento da barra, ou seja, no início da barra, no final da barra ou nos nós internos.

Na caixa de diálogo Novo apoio de cálculo, pode definir o tipo de apoio no menu pendente, incluindo geral, betão ou madeira. O "geral" fornece ao programa indicações sobre o tipo de barra da flecha e a relação da flecha limite para referência nas configurações do estado limite de utilização, se em consola (por exemplo, L/180) ou apoiado em ambas os lados (por exemplo, L/360). Os tipos alternativos "betão" e "madeira" também influenciam o cálculo da flecha, mas têm opções de cálculo da resistência adicionais incorporadas, tais como modificação de momentos e esforços internos de corte para dimensionamentos de betão e verificação de compressão perpendicular às fibras para dimensionamentos de madeira.

Para mais informação sobre esta nova configuração no RFEM 6 incluindo um apoio de cálculo do tipo "madeira", consulte o minuto 51:05 do seminário web na ligação abaixo.
